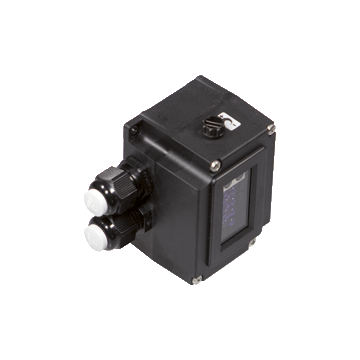

DAD15-8P-NPN - 120841

Optyczny transport danych firmy Pepperl+Fuchs, 8 bitów równoległych, dwukierunkowych 10 wejść, NPN; 10 wyjść, NPN, zakres 0 ... 1500 mm, modulowane światło podczerwone, 10 ... 30 V DC, 2 x dławica M16

DAD15-8P-NPN - 120841

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

2 807,00 zł

3 452,61 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Optyczny transport danych DAD15-8P-NPN

  • 8-bitowy równoległy transfer danych
  • Bardzo duży kąt rozbieżności
  • Można połączyć szeregowo
  • Połączenie z zaciskami sprężynowymi
  • Stopień ochrony IP67


Opis produktu
optycznego transmitera danych
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 1500 mm
Zakres wykrywania progu 2500 mm
Źródło światła Podczerwień
Rodzaj światła modulowane światło podczerwone
Średnica plamki świetlnej około 1000 mm przy 1,5 m
Kąt rozbieżności ± 20 °
Limit światła otoczenia 5000 Lux
Czas cyklu 35 ms
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 200 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania LED zielony
Wskaźnik przepływu danych Wejścia: 8 diod LED zielony <br> Wyjścia: 8 diod LED czerwony
Elementy sterujące regulacja czułości
Elementy sterujące Przełącznik trybu działania 4: Zachowanie po zerwaniu wiązki <br> Przełączniki 1 + 2: Adres
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Prąd zasilania bez obciążenia 40 mA
Wygaszanie próbkowania danych Włącz dezaktywację emiterów wejściowych
Prędkość transmisji danych 225 bitów / s
Interfejs
Typ interfejsu 8 bitów równoległych, dwukierunkowych <br> 10 wejść, NPN; 10 wyjść, NPN
Wyjście
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 200 mA na kanał, zabezpieczone przed zwarciem, ogółem max. 800 mA
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Zatwierdzenia CE
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -20 ... 75 ° C (-4 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 53 mm
Głębokość obudowy 56 mm
Stopień ochrony IP67
Podłączenie 2 dławiki kablowe M16, zacisk sprężynowy zaciski w komorze zaciskowej
Materiał
Obudowa Terluran <sup> ® </sup>, czarny
Osłona optyki szkło
Masa 170 g
