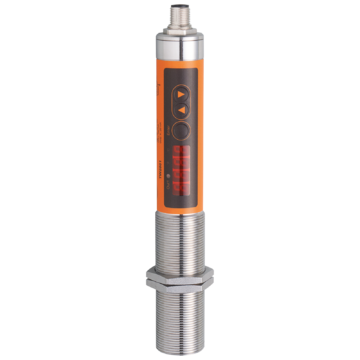

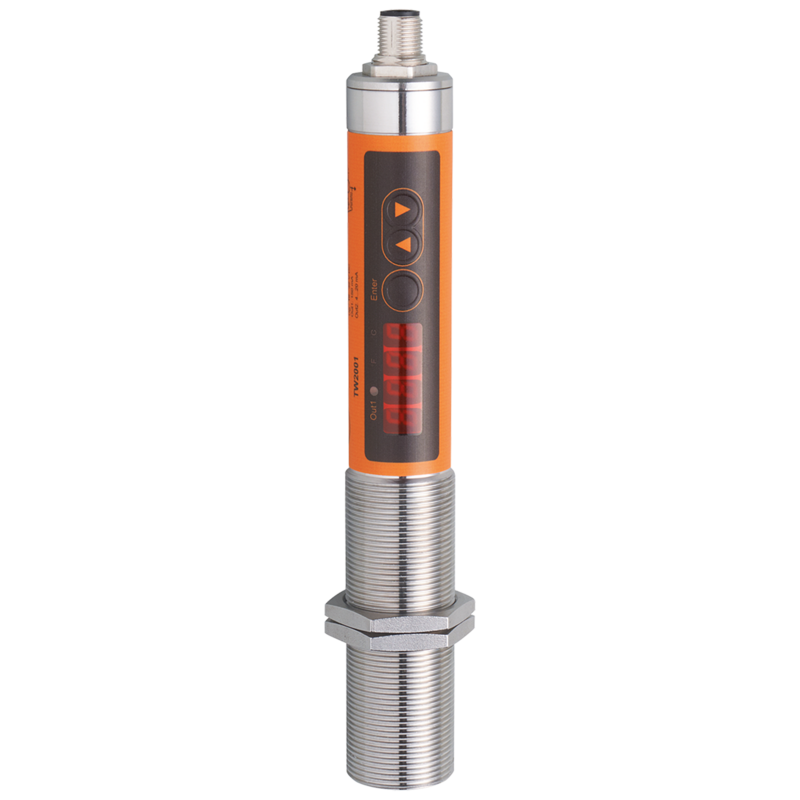

TW2001 - TW-150KLBM30-KFDKG/US
Czujnik temperatury na podczerwień firmy IFM firmy IFM, M30 x 1,5 mm, PNP, 250...1600 st.C, NO / NC, analogowy, konektor
Produkt na zamówienie
Wysyłka:
2 tygodnie
1 379,90 €
1 697,28 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodny, bezdotykowy pomiar temperatury obiektów o bardzo wysokiej temperaturze
- Do zastosowań w branży stalowej i szklanej
- Intuicyjne ustawianie przyciskiem wyjścia analogowego i przełączającego
- Wyraźnie widoczny wyświetlacz bieżącej temperatury
- Wytrzymała obudowa oraz precyzyjna i odporna na zarysowania soczewka do stosowania w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 250...1600 °C | 482...2912 °F | |
| Aplikacja | ||
| Aplikacja | proces hartowania; topienie szkła; grafit; ceramika; metale; kucie; spiekanie; obróbka cieplna; walcowanie | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 50 | |
| Min. rezystancja izolacji [MΩ] | 100; (50 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejście testowe | typ 3 (IEC 61131-2) | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zakres długości fali [µm] | 1...1,7 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 250...1600 °C | 482...2912 °F | |
| Punkt przełączania SP | ||
| 251...1600 °C | 484...2912 °F | |
| Punkt resetu rP | ||
| 250...1599 °C | 482...2910 °F | |
| Wyjście analogowe / dolna wartość | ||
| 250...1400 °C | 482...2552 °F | |
| Wyjście analogowe / górna wartość | ||
| 450...1600 °C | 842...2912 °F | |
| W krokach co | ||
| 1 °C | 1 °F | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia przełącznika [K] | 1 | |
| Rozdzielczość wyjścia analogowego [K] | 0,2; (+ 0,03 % nastawionego zakresu pomiarowego) | |
| Rozdzielczość wyświetlacza [K] | 1 | |
| Dokładność / odchylenie | ||
| Dokładność [K] | < ± 0,5 %; (mierzonej wartości, min. 4 K (stopień emisji = 1, T = 23 ° C)) | |
| Powtarzalność [K] | 1 | |
| Czasy reakcji | ||
| Czas reakcji [ms] | 2; (T > 600 °C) | |
| Software / programowanie | ||
| Regulacja punktu przełączania | przyciski do programowania | |
| Możliwości parametryzacji | Zakres analogowy; normalnie otwarte / zamknięte; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Peakhold; emisyjnosć; funkcja symulacji | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 16 | |
| Ilość danych binarnych | 1 | |
| Min.czas cyklu procesu [ms] | 3,6 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 717 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...65 | |
| Temperatura składowania [°C] | -20...80 | |
| Maks. wilgotność względna powietrza [%] | 95; (bez kondensacji) | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-4 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 74 | |
| Dane mechaniczne | ||
| Waga [g] | 465 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | kołnierz gwintowany: stal nierdzewna (1.4305 / 303); Poliester | |
| Materiał soczewki | Szkło optyczne powlekane | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 2 x LED, kolor żółty | |
| Stan wyjścia | 1 x LED, kolor żółty | |
| Wyświetlanie funkcji | 7-segmentowy wyświetlacz LED, 4-cyfrowy | |
| Wartość mierzona | 7-segmentowy wyświetlacz LED, 4-cyfrowy | |
| Elementy wykonawcze | ||
| 3 | Przycisk | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Użyj ekranowanego przewodu, aby chronić czujniki temperatury na podczerwień przed zakłóceniami. Ekran musi być podłączony do obudowy czujnika za pomocą złącza. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12 | |
