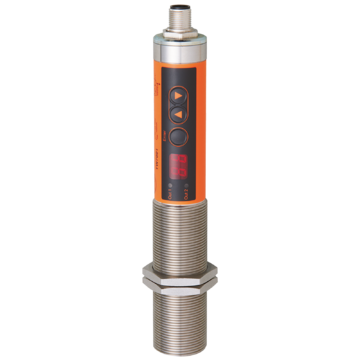

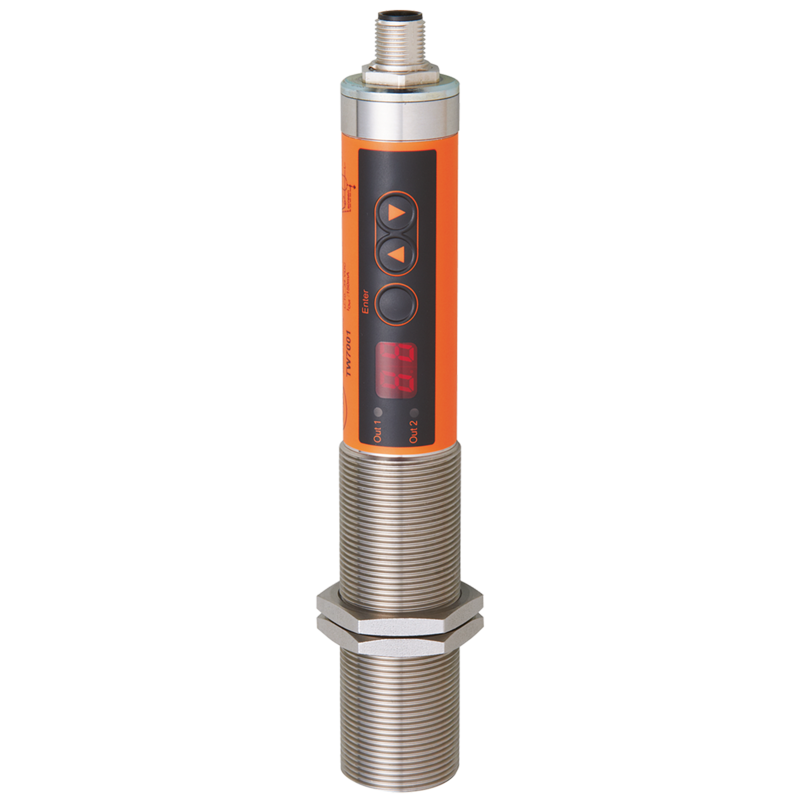

TW7001 - TW-006CNDM30-QFPKG/US
Czujnik temperatury na podczerwień, M30 x 1,5 / L = 189 mm, PNP, 250...1250 °C,NO/NC, Konektor
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodne, bezdotykowe wykrywanie obiektów o bardzo wysokiej temperaturze
- Do zastosowań w branży stalowej i szklanej
- Intuicyjne ustawianie temperatury przełączania przyciskiem i na wyświetlaczu
- Możliwość niezależnej regulacji punktów przełączania dwóch wyjść przełączających
- Wytrzymała obudowa oraz precyzyjna i odporna na zarysowania soczewka do stosowania w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy | ||
| 250...1250 °C | 482...2282 °F | |
| Aplikacja | ||
| Aplikacja | proces hartowania; grafit; ceramika; metale; kucie; spiekanie; obróbka cieplna; walcowanie | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...34 DC | |
| Pobór prądu [mA] | 30; (24 V) | |
| Klasa ochrony | III | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Wejście testowe | funkcja test aktywna przy U(test) > 9 V | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zakres długości fali [µm] | 1...1,7 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 250...1250 °C | 482...2282 °F | |
| Ustawienia fabryczne | SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 % | |
| Punkt przełączania SP | ||
| 250...1240 °C | 482...2264 °F | |
| Punkt resetu rP | ||
| 250...1240 °C | 482...2264 °F | |
| W krokach co | ||
| 10 °C | 18 °F | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia przełącznika [K] | 10 | |
| Rozdzielczość wyświetlacza [K] | 10 | |
| Dokładność / odchylenie | ||
| Dokładność [K] | < ± 1 %; (< ± 1 % z MEW (emisyjność = 1 i T = 23°C)) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | 2 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | przyciski do programowania | |
| Możliwości parametryzacji | Histereza; normalnie otwarte / zamknięte; opóźnienie załączania/resetowania wyjścia przełączającego | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...65 | |
| Temperatura składowania [°C] | -20...80 | |
| Maks. wilgotność względna powietrza [%] | 95; (bez kondensacji) | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| DIN EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| DIN EN 61000-4-4 Burst | 2 kV cęgi probiercze | |
| DIN EN 61000-4-5 Surge | 0,5 / 1 kV | |
| DIN EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 emisja | klasa B | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 117 | |
| Dane mechaniczne | ||
| Waga [g] | 433,5 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 189 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | kołnierz gwintowany: stal nierdzewna (1.4305 / 303); Poliester | |
| Materiał soczewki | Szkło optyczne powlekane | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wyświetlanie funkcji | 7-segmentowy wyświetlacz LED, 2-cyfrowy | |
| Wartość mierzona | 7-segmentowy wyświetlacz LED, 2-cyfrowy | |
| Elementy wykonawcze | ||
| 3 | Przycisk | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12 | |
