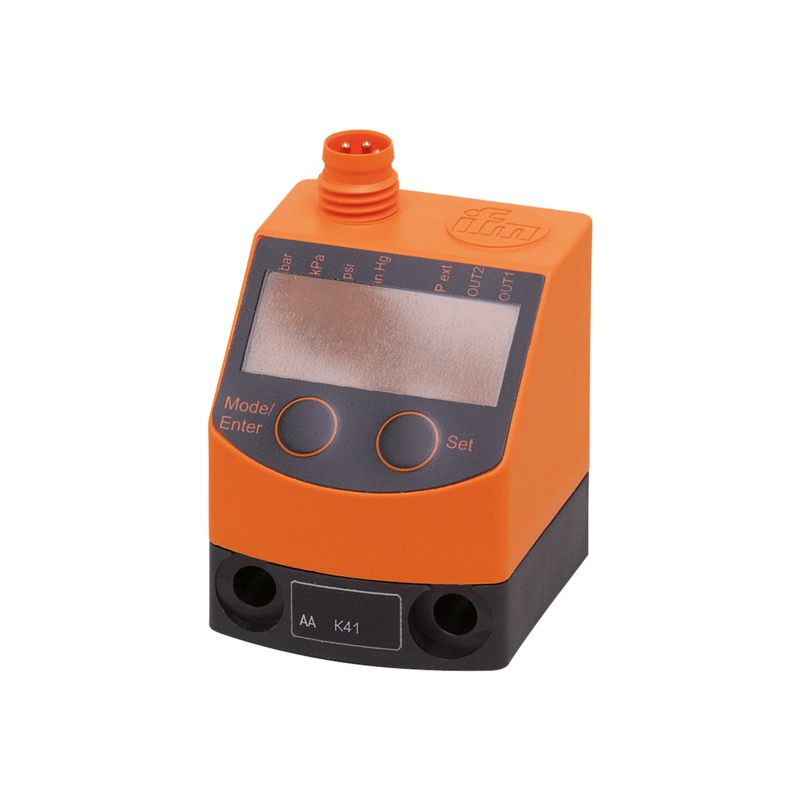

PQ3834 - PQ-010-KHR18-KFPKG/AS/
Presostat kompaktowy z wyświetlaczem do pneumatyki firmy IFM, -1...10 bar, G 1/8 Gwint wewnętrzny, PNP-NO/NC, analogowy, max. temp. medium 0...60 °C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodny monitoring ciśnienia w układach pneumatycznych i sprężonego powietrza
- Bardzo duża odporność na nadciśnienie i podciśnienie
- Wyraźnie widoczny, nachylony wyświetlacz LED
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Z programowalnym wyjściem przełączającym i wyjściem analogowym
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny Gwint wewnętrzny:M5 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Warunkowo odpowiedni dla | inne media dostępne na zamówienie | |
| Temperatura medium [°C] | 0...60 | |
| Uwaga na min. ciśnienie rozrywające | maks. nadciśnienie w drugim przyłączu ciśnieniowym: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne; ciśnienie różnicowe; próżnia | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 50 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie nadnapięciowe | tak; (< 40 V) | |
| Czas rozruchu [s] | 0,5 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | < 100 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Odchylenie histerezy [% zakresu] | < ± 0,25 | |
| Stabilność długotrwała [% zakresu] | < ± 0,05; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (0...60 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (0...60 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 6 | |
| Programowalny czas opóźnienia dS, dr [s] | 0; 0,002...5 | |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 6 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; wyjście analogowe; IO-Link; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 FDIS | |
| Profil | Smart Sensor: Process Data Variable; Device Identification | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 367 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...70 | |
| Temperatura składowania [°C] | -25...85 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 437 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 87 | |
| Materiał | PBT; FKM; Poliester | |
| Materiały części w kontakcie z medium | mosiądz; FKM; krzem (pokrycie); PBT | |
| Min. liczba cykli ciśnienia | 50 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny Gwint wewnętrzny:M5 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 4 x LED, kolor zielony | |
| Stan wyjścia | 1 x LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | bar; kPa; psi; inHg | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M8; kodowanie: A; Styki: pozłacane | |
