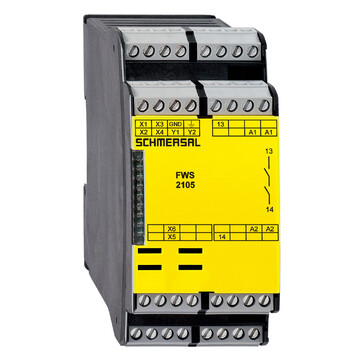

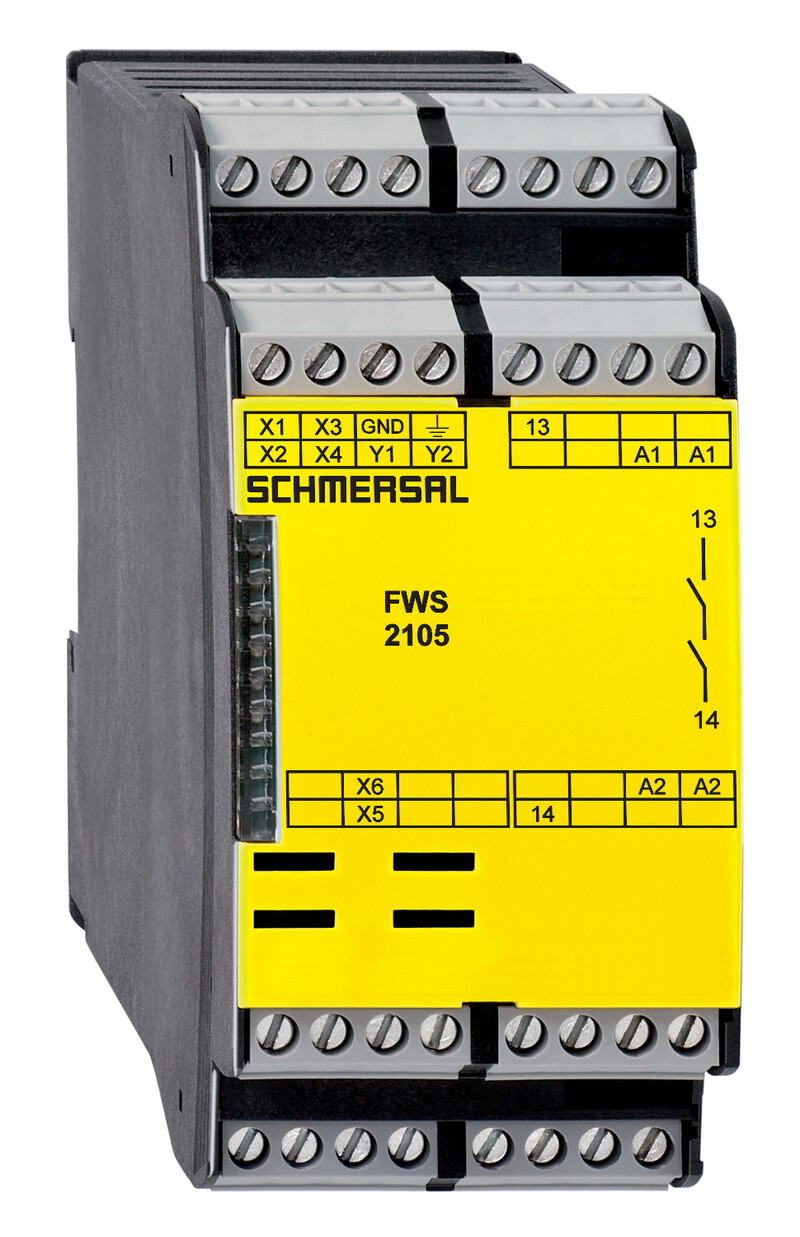

FWS 2105 C UE: 24...230V AC/DC - 101181696
Moduł kontroli bezruchu Schmersal, detekcja z dwóch czujników impulsów, 1 zestyk bezpieczeństwa, dwa wyjścia sygnalizacyjne, napięcie zasilania 24–230 VAC/DC, obudowa 100x45x121 mm, ochrona IP40, wskaźnik LED.
Zapytaj o produkt:
FWS 2105 C UE: 24...230V AC/DC - 101181696 330,85 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry FWS 2105 C UE: 24...230V AC/DC 101181696
- Wykrywa bezruch z wykorzystaniem 2 czujnika (czujników) impulsów
- 1 zestyk bezpieczeństwa
- 2 Wyjścia sygnalizacyjne
| Klucz zamówieniowy | ||
|---|---|---|
| Uwaga (możliwość dostawy) | Phased-out product | |
| Oznaczenie typu produktu | FWS 2105 C UE: 24...230V AC/DC | |
| Numer artykułu (Numer katalogowy) | 101181696 | |
| EAN (European Article Number) | 4030661323220 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Możliwość dostawy do | 31.12.2024 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-20,EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-3,BG-GS-ET-14 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 282 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Reset po odłączeniu napięcia zasilania | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 1 | |
| Liczba bezzwłocznych wyjść półprzewodnikowych z funkcją sygnalizacji | 2 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Liczba wyjść sygnalizacyjnych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 61508 | |
| Performance Level, up to | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Wartość PFH | 1,00 x 10?7 /h | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Kategoria zatrzymania | 0 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,2 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Moment dokręcania zacisków | 0,6 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 45 mm | |
| Wysokość | 100 mm | |
| Głębokość | 121 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | +0 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 ... 55 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 4,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0110 | 2 | |
| Dane elektryczne | ||
| Type of voltage range | AC,DC | |
| Rated operating voltage | 24 ... 230 VAC<br>24 ... 230 VDC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne | 20,4 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne | 20,4 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 253 VDC | |
| Elektryczny pobór mocy, maksimum | 5 W | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Materiał zestyków, elektrycznych | Ag-Ni + Au | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 3 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 6 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Poziom wejściowy, sygnał HIGH "1" | 10 … 30 VDC | |
| Poziom wejściowy, sygnał LOW "0" | 0 … 2 VDC | |
| Rezystancja, maksimum | 40 Ω | |
| Zintegrowany System Diagnostyczny (ISD) | ||
| Uwaga (błąd ISD) | Następujące błędy zostały zarejestrowane przez moduły bezpieczeństwa i wskazane przez ISD. | |
| Błąd | Błąd załączenia lub wyłączenia przekaźnika bezpieczeństwa,Niezadziałanie obwodów wejściowych lub obwodów przekaźnikowych sterowania modułu monitorującego bezpieczeństwa,Niezadziałanie wyłączników zbliżeniowych,Niepowodzenie analizy jednego kanału,Przerwanie połączeń do indukcyjnych wyłączników zbliżeniowych | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Bezpieczna kontrola bezruchu | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Tabele ISD (Zintegrowanego Systemu Diagnostyczego) dla analizy wskazań błędów i ich przyczyn zamieszczono w załączniku.,Do zabezpieczenia pojedynczej osłony bezpieczeństwa w ciągach produkcyjnych z niebezpiecznymi ruchami dobiegowymi, PL do d i Kategorii 3,Kontrola bezruchu dla odblokowywania blokad elektromagnetycznych,Elektromagnetyczna blokada bezpieczeństwa może zostać otwarta, gdy moduł kontroli bezruchu, wykorzystując dwa indukcyjne wyłączniki zbliżeniowe, wykryje zakończenie ruchów dobiegowych. Po naciśnięciu przycisku (E) następuje podanie zasilania na cewkę blokady elektromagnetycznej.,Odpowiednie indukcyjne wyłączniki zbliżeniowe typoszregu IFL o polaryzacji PNP, znajdują się w katalogu "Schmersal Catalogue Automatisierungstechnik". | |
