SSW303HV - 103034847

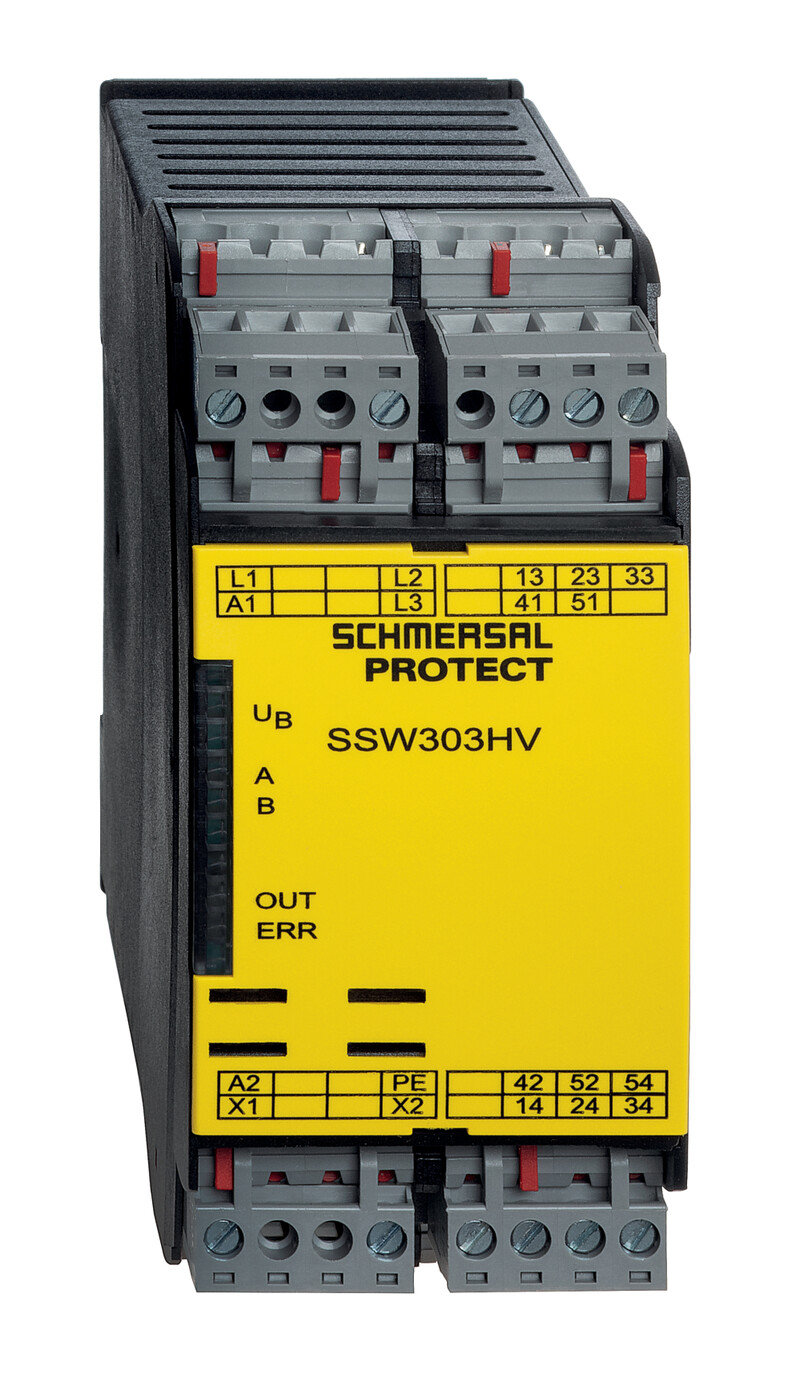

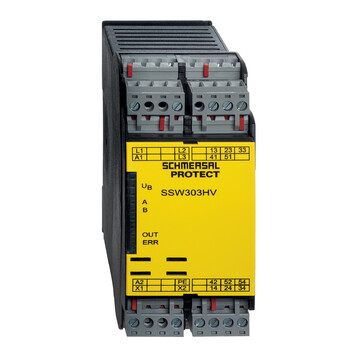

Moduł kontroli bezruchu Schmersal, bezczujnikowe wykrywanie zatrzymania silnika do 690 V, czas wykrycia 7 s, 3 zestyki bezpieczeństwa, 3 sygnalizacyjne, napięcie pracy 24–230 VAC, montaż na szynę DIN, obudowa IP40.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SSW303HV 103034847
- Czas wykrycia postoju 7s
- Moduły kontroli bezruchu
- 3 zestyki bezpieczeństwa
- 3 zestyki sygnalizacyjne
- Bezczujnikowe wykrywanie bezczynności przez monitorowanie siły elektromotorycznej
- Bezpośrednie podłączenie do silników trójfazowych
- Zakres napięcia silnika 0 ... 690 V
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SSW303HV | |
| Numer artykułu (Numer katalogowy) | 103034847 | |
| EAN (European Article Number) | 4030661546421 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-78 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 400 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Obwód sprzężenia zwrotnego | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba zestyków pomocniczych | 3 | |
| Liczba diod LED | 5 | |
| Liczba zestyków bezpieczeństwa | 3 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Żywotność | 20 Rok(lata) | |
| Common Cause Failure (CCF), minimum | 65 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Performance Level, stop 0, up to | e | |
| Kategoria, Stop 0 | 4 | |
| Diagnostic Coverage (DC) Level, Stop 0 | ? 99 % | |
| Wartość PFH, Stop 0 | 2,00 x 10?8 /h | |
| Safety Integrity Level (SIL), Stop 0 | 3 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny,Połączenie śrubowe, podłączony | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Moment dokręcania zacisków | 0,6 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 45 mm | |
| Wysokość | 120 mm | |
| Głębokość | 121 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 5 ... 9 Hz, amplituda 3,5 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 8 kV | |
| Znamionowe napięcie udarowe wytrzymywane, wyjście przekaźnikowe | 6 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -10 % / +20 % | |
| Ripple voltage | 10 % | |
| Type of voltage range | AC | |
| Rated operating voltage | 24 VDC | |
| Rated operating voltage | 24 ... 230 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne | 21,6 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne | 21,6 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum | 253 VAC | |
| Elektryczny pobór mocy, maksimum | 4 W | |
| Elektryczny pobór mocy, maksimum | 8,5 VA | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie zwolnienia przekaźnika w przypadku stopu awaryjnego, maksimum | 15 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu (po wykryciu bezruchu), ok. | 7 000 ms | |
| Materiał zestyków, elektrycznych | AgSn0. + Au, samoczyszczący, wymuszone prowadzenie | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 6 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 6 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 6 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 2 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Wskaźnik stanu | ||
| Wskazane stany działania | OUT, zielony: aktywacja,warunek przełączenia,UB: Występuje napięcie zasilające,ERR: Błąd awaria funkcjonalna | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Bezpieczna kontrola bezruchu | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
