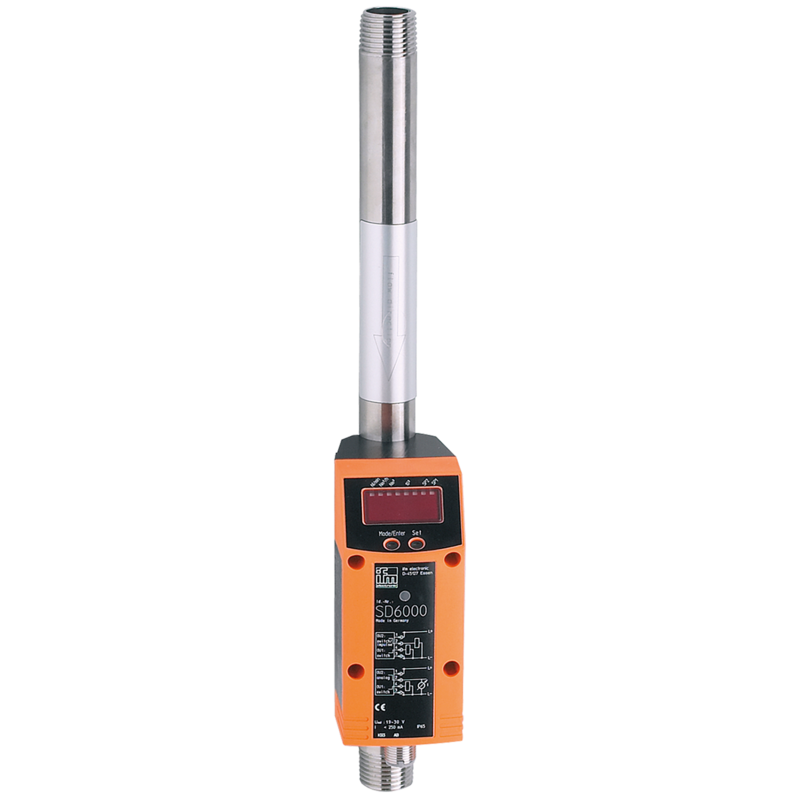

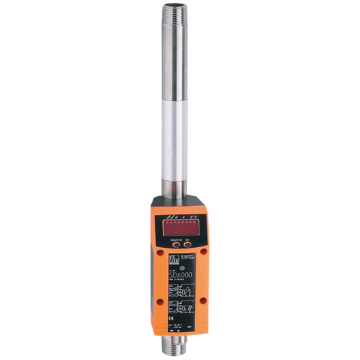

SD6100 - SDR12DGXFPKG/US-100
Miernik przepływu dla gazów firmy IFM, PNP / próg / analogowy / impilsowy, IO-Link, (konfig.), zakres pomiarowy = (CO2, CO2 / Ar, Ar / N2, N2) 0,2...74,7 m3/h / 0,4...122 m3/h / 0,2...75 m3/h, temp. medium 0...60 °C, PN16, przyłącze R 1/2 DN15
Produkt na zamówienie
Wysyłka:
2 tygodnie
1 175,60 €
1 445,99 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Do wykrywania argonu (Ar), dwutlenku węgla (CO2) i azotu (N2)
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane R 1/2 DN15 | |
| Cechy produktu - Ar | ||
| Zakres pomiarowy [m3/h] | 0,4...122 | |
| Cechy produktu - CO2 | ||
| Zakres pomiarowy [m3/h] | 0,2...74,7 | |
| Cechy produktu - N2 | ||
| Zakres pomiarowy [m3/h] | 0,2...75 | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | Argon (Ar); dwutlenek węgla (CO2); azot (N2) | |
| Temperatura medium [°C] | 0...60 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,6 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 100 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250; (na wyjście) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Wyjście impulsowe | Pomiar poboru | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Odcięcie przy niskim przepływie LFC [m3/h] | < 1,3 | |
| Dynamika pomiaru | 1:300 | |
| Zakres pomiaru / nastaw - Ar | ||
| Zakres pomiarowy [m3/h] | 0,4...122 | |
| Zakres wyświetlacza [m3/h] | 0...146,4 | |
| Rozdzielczość [m3/h] | 0,1 | |
| Punkt przełączania SP [m3/h] | 1,1...122 | |
| Punkt resetu rP [m3/h] | 0,6...121,5 | |
| Punkt początkowy wyjścia analogowego ASP [m3/h] | 0...97,6 | |
| Punkt końcowy wyjścia analogowego AEP [m3/h] | 24,4...122 | |
| Krok [m3/h] | 0,1 | |
| Zakres pomiaru / nastaw - CO2 | ||
| Zakres pomiarowy [m3/h] | 0,2...74,7 | |
| Zakres wyświetlacza [m3/h] | 0...89,7 | |
| Rozdzielczość [m3/h] | 0,1 | |
| Punkt przełączania SP [m3/h] | 0,7...74,7 | |
| Punkt resetu rP [m3/h] | 0,4...74,4 | |
| Punkt początkowy wyjścia analogowego ASP [m3/h] | 0...59,8 | |
| Punkt końcowy wyjścia analogowego AEP [m3/h] | 14,9...74,7 | |
| Krok [m3/h] | 0,1 | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Wartość impulsu | 0,001...1 000 000 m3 | |
| W krokach co | 0,001...1000 m3 | |
| Długość impulsu [s] | 0,012...2 | |
| Zakres pomiaru / nastaw - N2 | ||
| Zakres pomiarowy [m3/h] | 0,2...75 | |
| Zakres wyświetlacza [m3/h] | 0...90 | |
| Rozdzielczość [m3/h] | 0,1 | |
| Punkt przełączania SP [m3/h] | 0,7...75 | |
| Punkt resetu rP [m3/h] | 0,4...74,7 | |
| Punkt początkowy wyjścia analogowego ASP [m3/h] | 0...60 | |
| Punkt końcowy wyjścia analogowego AEP [m3/h] | 15...75 | |
| Krok [m3/h] | 0,1 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | 0...60 | |
| Zakres wyświetlacza [°C] | -12...72 | |
| Rozdzielczość [°C] | 0,2 | |
| Punkt przełączania SP [°C] | 0,4...60 | |
| Punkt resetu rP [°C] | 0...59,8 | |
| Wyjście analogowe / dolna wartość [°C] | 0...48 | |
| Wyjście analogowe / górna wartość [°C] | 12...60 | |
| W krokach co [°C] | 0,2 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Powtarzalność [% wartości mierzonej] | ± 1,5 | |
| Dokładność (w zakresie pomiarowym) | ± (6 % MW + 0,6 % MEW); (warunki: instalacja zgodnie z DIN ISO 2533; instalacja w rurach: DN15) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2; (przy przepływach medium w granicy zakresu pomiarowego) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,1; (dAP = 0) | |
| Krokowe tłumienie wartości procesowej dAP [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; histereza / okno; normalnie otwarte / zamknięte; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; wybór medium | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 3 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 4,1 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 265 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -20...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Zatwierdzenie CPA | ||
| oznaczenie modelu | 003TG | |
| klasa dokładności | - | |
| maksymalny dpuszczalny błąd | ± 7 % FS | |
| Q (min) | 0,2 m3/h (N2) | |
| 0,2 m3/h (CO2) | ||
| 0,4 m3/h (Ar) | ||
| Q (t) | - | |
| Q (max) | 75 m3/h (N2) | |
| 74,7 m3/h (CO2) | ||
| 122 m3/h (Ar) | ||
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 5 g (55...2000 Hz) | |
| MTTF [lata] | 227 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 963,5 | |
| Materiał | PBT-GF20; PC; PC; stal nierdzewna (1.4301 / 304); FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4301 / 304); ceramika szkło matowe; PEEK; Poliester; FKM; aluminium anodowane | |
| Moment dokręcający [Nm] | 50 | |
| Przyłącze procesowe | połączenie gwintowane R 1/2 DN15 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 4 x LED, kolor zielony (Nl/min, Nm3/h, Nm3, °C) | |
| Wyświetlanie funkcji | 1 x LED, kolor żółty | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | Nl/min; Nm3/h; Nm3; °C | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego Pomiar, wskazanie i nastawę parametrów odniesiono do std. wartości przepływu zgodnie z DIN ISO 2533. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
