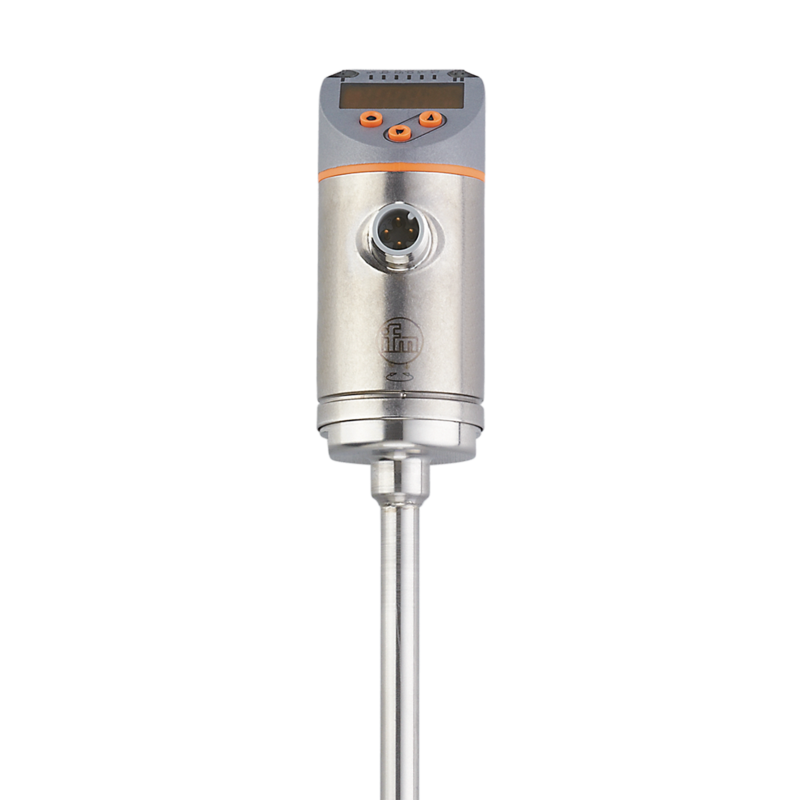

SA4314 - SAEXXXXB50KG/US-100
Kalorymetryczne czujniki przepłuwu firmy IFM, przyłącze średnica średnica 8 mm, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), analogowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Jednoczesny pomiar natężenia przepływu i temperatury
- Zoptymalizowane do wody, olejów i powietrza
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Z dwoma skalowalnymi wyjściami analogowymi
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | |
| Przyłącze procesowe | Średnica Ø 8 mm | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | woda; roztwory glikolu; powietrze; oleje | |
| Uwaga na temat mediów | oleje o niskiej lepkości: ≤ 40 mm2/s (104 °F) oleje o dużej lepkości: > 40 mm2/s (104 °F) |
|
| Temperatura medium [°F] | -4...212 | |
| Wytrzymałość na ciśnienie [bar] | 50 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 100 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 10 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 2 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 350 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Długość sondy L [mm] | 200 | |
| Tryb pracy | relatywny; absolutnie płynne; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia) | |
| Uwaga dotycząca ustawień fabrycznych | Tryb pracy: relatywny | |
| Zakres pomiaru / nastaw - Ciecze | ||
| Rozdzielczość [ft/s] | 0,05 | |
| Punkt początkowy wyjścia analogowego ASP [ft/s] | 0...7,95 | |
| Punkt końcowy wyjścia analogowego AEP [ft/s] | 1,9...9,85 | |
| Zakres pomiaru / nastaw - Gazy | ||
| Rozdzielczość [ft/s] | 2 | |
| Punkt początkowy wyjścia analogowego ASP [ft/s] | 0...264 | |
| Punkt końcowy wyjścia analogowego AEP [ft/s] | 64...328 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°F] | -4...212 | |
| Rozdzielczość [°F] | 0,5 | |
| Wyjście analogowe / dolna wartość [°F] | -4...169 | |
| Wyjście analogowe / górna wartość [°F] | 39...212 | |
| W krokach co [°F] | 0,5 | |
| Zakres pomiaru / nastaw - Media ciekłe - tryb bezwzględny | ||
| Zakres ustawień [ft/s] | 0...9,85 | |
| Najlepsza czułość [ft/s] | 0,15...9,85 | |
| Zakres pomiaru / nastaw - Media ciekłe - tryb względny | ||
| Zakres ustawień [ft/s] | 0...19,5 | |
| Najlepsza czułość [ft/s] | 0,15...9,85 | |
| Zakres pomiaru / nastaw - Gazy - tryb pracy absolutny "absolute" | ||
| Zakres ustawień [ft/s] | 0...328 | |
| Najlepsza czułość [ft/s] | 6...328 | |
| Zakres pomiaru / nastaw - Gazy - tryb pracy względny "relative" | ||
| Zakres ustawień [ft/s] | 0...656 | |
| Najlepsza czułość [ft/s] | 6...328 | |
| Dokładność / odchylenie | ||
| Dryft temperatury [cm/s x 1/K] | 0,01 fps x 1/K (< 68 °F; > 158 °F) | |
| Maks. gradient temperatury medium [K/min] | 100 | |
| Dokładność / odchylenie - Tryb bezwzględny pracy | ||
| Powtarzalność | 0,05 m/s; (woda; Przepływ: 0,05...3 m/s) | |
| Dokładność / odchylenie - Tryb względny pracy | ||
| Dokładność | ± (7 % MW + 2 % MEW); (do trybu relatywnego w zakresie maksymalnej czułości w następujących warunkach:; woda: 68...158 °F; długość wlotu: 5 ft; DN25 (DIN 2448); pozycja montażowa zgodnie z instrukcją; Dokładność, dla innych mediów i innego sposobu motażu, może być inna.) | |
| Powtarzalność | 0,05 m/s; (woda; Przepływ: 0,05...3 m/s) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dryft temperatury | ± 0,003 K/°F | |
| Dokładność [K] | ± 0,3 / ± 1; (woda; Przepływ: 1...9,85 fps / powietrze; Przepływ: > 32,8 fps) | |
| Czasy reakcji | ||
| Czas reakcji [s] | 0,5; (T09; woda; glikol: 0,8 s; powietrze: 7 s; olej: 1,8 s; każdy T09) | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1,5 (T09); (woda; Przepływ: 1...9,85 fps) | |
| Software / programowanie | ||
| Możliwości parametryzacji | wybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu | |
| Warunki pracy | ||
| Temperatura otoczenia [°F] | -40...176 | |
| Temperatura składowania [°F] | -40...212 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 179 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I018 | |
| Numer UL | E174189 | |
| Dane mechaniczne | ||
| Waga [g] | 310,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PBT-GF30 | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) | |
| Przyłącze procesowe | Średnica Ø 8 mm | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 6 x LED, kolor zielony (%, fps, gpm, cfm, °F, 103) | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
