SDP110 - SDR14DGXFRKG/US-100

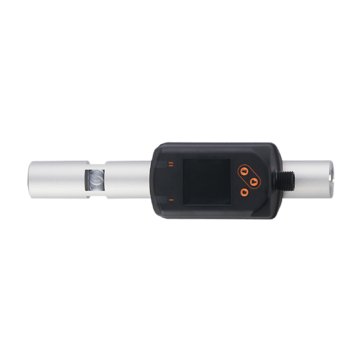

Czujnik przepływu powietrza firmy IFM, zakres -1...16 bar, G 1/4 DN8, sygnał przełączający, sygnał analogowy, IO-Link, (konfigurowalne), 4...20, (skalowany) mA, Konektor, -10...60 °C, IP 65, IP 67
Produkt na zamówienie
Wysyłka:
2 tygodnie
784,80 €
965,30 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Szczelina powietrzna - wartośc bezwzględna
- Precyzyjne odczyty przez cały czas dzięki zasadzie pomiaru z kompensacją ciśnienia
- Dopuszczlna przerwa zerowa i wykrywanie zatoru
- Samooczyszczający się kanał pomiarowy jest w stanie wytrzymać nadciśnienie w trakcie przedmuchiwania powietrzem
- Łatwe wprowadzanie - uczenie progów, po prostu jednym kliknięciem
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 DN8 | |
| Cechy produktu - Bezwzględne | ||
| Zakres pomiarowy | 0...400; (zaleznie od zastosowanej dyszy) µm | |
| Cechy produktu - Względne (bez jednostki pomiaru) | ||
| Zakres pomiarowy | ||
| 0...800 | ||
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | sprężone powietrze | |
| Temperatura medium [°C] | -10...60 | |
| Minimalne ciśnienie niszczące | ||
| 64 bar | 6,4 MPa | |
| Wytrzymałość na ciśnienie | ||
| 16 bar | 1,6 Mpa | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 80 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejścia | wejście TEACH | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150; (na wyjście) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw - Bezwzględne | ||
| Zakres pomiarowy | 0...400; (zaleznie od zastosowanej dyszy) µm | |
| Zakres ustawień | 0...500; (zaleznie od zastosowanej dyszy) µm | |
| Rozdzielczość | 1 µm | |
| Punkt przełączania SP | 2...500 µm | |
| Punkt resetu rP | 0...498 µm | |
| Punkt początkowy wyjścia analogowego ASP | 0...400 µm | |
| Punkt końcowy wyjścia analogowego AEP | 100...500 µm | |
| W krokach co | 1 µm | |
| Zakres pomiaru / nastaw - Względne (bez jednostki pomiaru) | ||
| Zakres pomiarowy | ||
| 0...800 | ||
| Zakres ustawień | ||
| 0...1000 | ||
| Rozdzielczość | ||
| 1 | ||
| Punkt przełączania SP | ||
| 4...1000 | ||
| Punkt resetu rP | ||
| 0...996 | ||
| Punkt początkowy wyjścia analogowego ASP | ||
| 0...800 | ||
| Punkt końcowy wyjścia analogowego AEP | ||
| 200...1000 | ||
| W krokach co | ||
| 1 | ||
| Zakres pomiaru / nastaw - Monitoring ciśnienia | ||
| Zakres pomiarowy [bar] | -1...16 | |
| Zakres wyświetlacza [bar] | -1...20 | |
| Rozdzielczość [bar] | 0,05 | |
| Punkt przełączania SP [bar] | -0,92...16 | |
| Punkt resetu rP [bar] | -1...15,92 | |
| Wyjście analogowe / dolna wartość [bar] | -1...12,8 | |
| Wyjście analogowe / górna wartość [bar] | 2,2...16 | |
| W krokach co [bar] | 0,01 | |
| Dokładność / odchylenie | ||
| Dokładność (w zakresie pomiarowym) | ± (5% MW + 5 µm); (Ciśnienie 1...3 bar) | |
| Powtarzalność | ± (3% MW + 2 µm); (Ciśnienie 1...6 bar) | |
| Dokładność / odchylenie - Monitoring ciśnienia | ||
| Powtarzalność [% wartości końcowej] | ± 0,2 | |
| Odchyłka od charakterystyki [% wartości końcowej] | < ± 0,5; (BFSL = najlepiej dopasowana linia prosta (Best Fit Straight Line)) | |
| Największy TEMPCO okresu [% MEW / 10 K] | ± 0,3 | |
| Największy TEMPCO punktu zerowego [% MEW / 10 K] | ± 0,1 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Współczynnik temperaturowy [1/K] | ± 0,07 % MW | |
| Dokładność (w zakresie pomiarowym) | klasa 141: ± (2 % MW + 1 % MEW); klasa 344: ± (6 % MW + 1,2 % MEW) ; jakość powietrza zgodnie z ISO 8573-1: 2010; przy temperaturze medium 23 °C | |
| Powtarzalność | ± (0,8 % MW + 0,4 % MEW) | |
| Czasy reakcji - Monitoring ciśnienia | ||
| Czas reakcji [s] | 0,05 | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,1; (dAP = 0) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; wyjście prądowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; funkcja uczenia | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 7 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 7,2 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1333 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -20...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Odporność na wibracje | ||
| DIN EN 68000-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 167 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I012 | |
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2 | |
| Dane mechaniczne | ||
| Waga [g] | 548,2 | |
| Materiał | PBT+PC-GF30; PPS GF40; stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); stal (1.5523) ocynkowana; mosiądz (2.0401); FKM | |
| Materiały części w kontakcie z medium | EN AW-6082 (aluminium); stal nierdzewna (1.4305 / 303); FKM; ceramika szkło matowe; PPS GF40; Al2O3 (ceramika); akrylanowy; SINT-A51; stal nierdzewna (1.4301 / 304); CW510L (mosiądz) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 DN8 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Kolorowy wyświetlacz 1,44", 128 x 128 pikseli | ||
| 2 x LED, kolor żółty | ||
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego Pomiar, wskazanie i nastawę parametrów odniesiono do std. wartości przepływu zgodnie z DIN ISO 2533. Informacje na temat instalacji i funkcjonowaniu zawarto w instrukcjach obsługi. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
