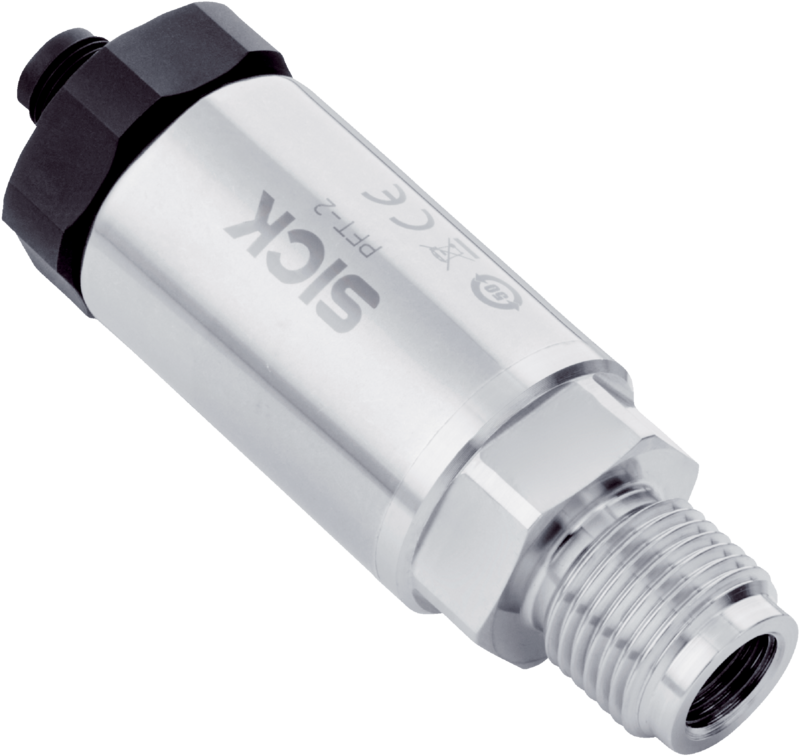

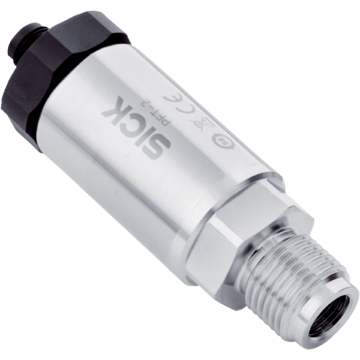

PFT-2DNGM - 6087765
Czujnik ciśnienia SICK do cieczy i gazów, zakres 0–10 bar, dokładność ?±0,5%, przyłącze G1 zewn. + G1 wewn., IP66/IP67, wyjście 4–20 mA, temperatura –40°C do +100°C, stal nierdzewna, odporność na udary.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki ciśnienia, PFT-2, PFT-2DNGM, Rodzaj ciśnienia: Ciśnienie względne, Jednostka ciśnienia: bar psi, Zakres pomiarowy: 0 bar ... 10 bar0 psi ... 145 psi, Dokładność: ? ± 0,5 % zakresu, Przyłącze procesowe: G1 zewn. + G1 wewn., Temperatura procesu: –40 °C ... +100 °C–40 °F ... 212 °F, Sygnał wyjściowy: 4 mA ... 20 mA, 2-przewodowy, Typ przyłącza: Wtyk okrągły M12 x 1, 4 piny, Stopień ochrony: IP66, IP67, Napięcie zasilające: 12 V DC ... 35 V DC
| Cechy | ||
|---|---|---|
| Medium | Ciekłe, gazowe | |
| Rodzaj ciśnienia | Ciśnienie względne | |
| Jednostka ciśnienia | bar psi |
|
| Zakres pomiarowy | 0 bar ... 10 bar 0 psi ... 145 psi |
|
| Temperatura procesu | –40 °C ... +100 °C –40 °F ... 212 °F |
|
| Maksymalna impedancja RA | 4 mA ... 20 mA, 2-żyłowy (RA ≤ (L+ – 12 V) / 0,022 A [Ω]) | |
| Sygnał wyjściowy | 4 mA ... 20 mA, 2-przewodowy | |
| Mechanika/elektryka | ||
| Interfejs komunikacyjny | - | |
| Przyłącze procesowe | G½ zewn. + G¼ wewn. | |
| Materiały mające kontakt z mediami | Przyłącze procesowe, membrana pomiarowa: 316L | |
| Wewnętrzny płyn transmisyjny | Olej silikonowy | |
| Materiał obudowy | Stal nierdzewna 316L | |
| Typ przyłącza | Wtyk okrągły M12 x 1, 4 piny | |
| Napięcie zasilające | 12 V DC ... 35 V DC | |
| Bezpieczeństwo elektryczne | Ochrona przepięciowa 39 V DC | |
| Wytrzymałość elektryczna | 500 V AC | |
| Zgodność CE | Dyrektywa w sprawie kompatybilności elektromagnetycznej: 2014/30/EU, EN 61326-1, EN 61326-2-3:2013 | |
| Masa czujnika | Ok. 250 g | |
| Stopień ochrony | IP66 IP67 |
|
| Klasa ochrony III | Tak | |
| Wydajność | ||
| Dokładność | ≤ ± 0,5 %, zakresu (DIN EN 60770-1) | |
| Czas nastawy (10% ... 90%) | Ok. 15 ms | |
| Długoterminowy dryft/stabilność na rok | < 0,15 % w odniesieniu do zakresu wymiarów znamionowych | |
| Współczynnik temperaturowy w znamionowym zakresie temperatur | < 0,15% / 10 K | |
| Znamionowy zakres temperatur | 0 °C ... +100 °C | |
| Trwałość użytkowa | Co najmniej 10 mln zmian obciążenia | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C –40 °F ... 158 °F |
|
| Temperatura składowania | –40 °C ... +70 °C, z membraną zlicowaną z frontem i zintegrowanym odcinkiem chłodzenia: –20 °C ... +100 °C –40 °F ... 158 °F |
|
| Odporność na udary | Klasa 6M4 wg IEC 60721-3-6 (50 g, 2,3 ms) | |
| Obciążenie przez drgania | Klasa 4M8 wg IEC 60271-3-4 (5 g przy 4 Hz – 200 Hz) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| deklaracja producenta RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27200614 | |
| ECLASS 5.1.4 | 27200614 | |
| ECLASS 6.0 | 27200614 | |
| ECLASS 6.2 | 27200614 | |
| ECLASS 7.0 | 27200614 | |
| ECLASS 8.0 | 27200614 | |
| ECLASS 8.1 | 27200614 | |
| ECLASS 9.0 | 27200614 | |
| ECLASS 10.0 | 27200614 | |
| ECLASS 11.0 | 27200614 | |
| ECLASS 12.0 | 27200614 | |
| ETIM 5.0 | EC011478 | |
| ETIM 6.0 | EC011478 | |
| ETIM 7.0 | EC011478 | |
| ETIM 8.0 | EC011478 | |
| UNSPSC 16.0901 | 41112410 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.206 kg | |
| Masa jednostkowa netto | 0.206 kg | |
| Jednostka objętości | 858 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
