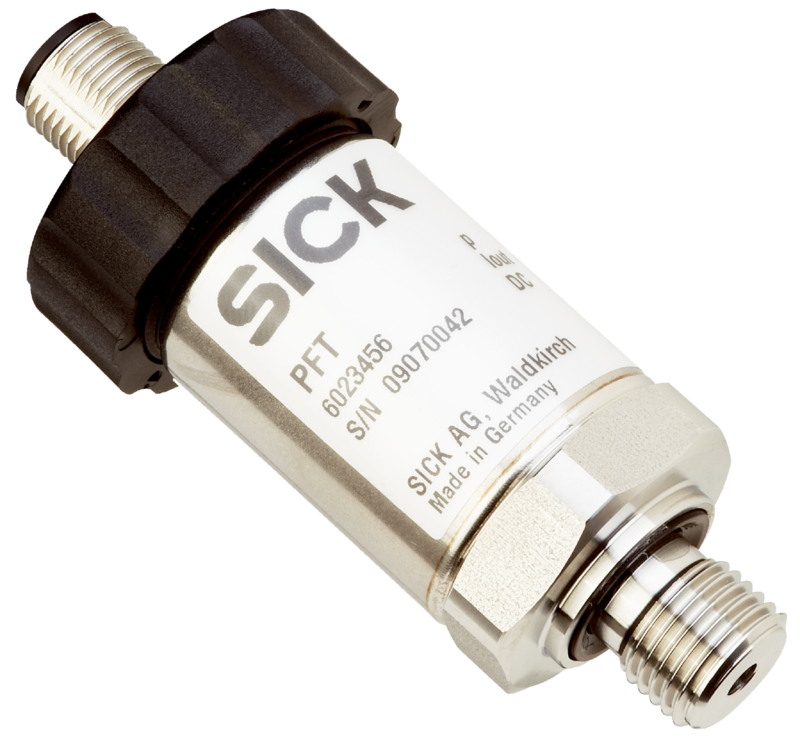

PFT-FAB4X0AF2OHCAMSSZ - 6069617
Czujnik ciśnienia SICK do mediów ciekłych i gazowych, ciśnienie bezwzględne, stal nierdzewna, zakres 0-4 bar, dokładność ±0,25%, wyjście 4-20 mA, przyłącze G 1 B, temperatura od –20°C do +150°C, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki ciśnienia, PFT, PFT-FAB4X0AF2OHCAMSSZ, Rodzaj ciśnienia: Ciśnienie bezwzględne, Jednostka ciśnienia: bar, Zakres pomiarowy: 0 bar ... 4 bar, Dokładność: ± 0,25 % zakresu, Nieliniowość: ? ± 0,2 %, zakresu (Best Fit Straight Line, BFSL) wg IEC 61298-2, Przyłącze procesowe: G 1 B zlicowane z frontem, z o-ringiem, Otwór kanalika: Membrana zlicowana z frontem, Temperatura procesu: –20 °C ... +150 °C, Uszczelnienie: FPM/FKM, Sygnał wyjściowy: 4 mA ... 20 mA, 2-żyłowy, Typ przyłącza: Wtyk okrągły M12 x 1, 4 piny, Stopień ochrony: IP67, Napięcie zasilające: 10 V DC ... 30 V DC, Cecha wyróżniająca: Brak
| Cechy | ||
|---|---|---|
| Medium | Ciekłe, gazowe | |
| Rodzaj ciśnienia | Ciśnienie bezwzględne | |
| Jednostka ciśnienia | bar | |
| Zakres pomiarowy | 0 bar ... 4 bar | |
| Temperatura procesu | –20 °C ... +150 °C | |
| Maksymalna impedancja RA | 4 mA ... 20 mA, 2-żyłowy (RA ≤ (L+ – 10 V) / 0,02 A [Ω]), 0 V ... 5 V, 3-żyłowy (RA > 5 kΩ), 0 V ... 10 V, 3-żyłowy (RA > 10 kΩ) | |
| Sygnał wyjściowy | 4 mA ... 20 mA, 2-żyłowy | |
| Cecha wyróżniająca | Brak | |
| Mechanika/elektryka | ||
| Interfejs komunikacyjny | - | |
| Przyłącze procesowe | G ½ B zlicowane z frontem, z o-ringiem |
|
| Materiały mające kontakt z mediami | Membrana zlicowana z frontem: stal nierdzewna 1.4571 z pierścieniem o-ring z NBR lub FKM (FKM przy zintegrowanym odcinku chłodzenia) | |
| Wewnętrzny płyn transmisyjny | Olej syntetyczny (nie występuje w przypadku membrany niezlicowanej z czołem do zakresów pomiarowych > 25 bar) | |
| Otwór kanalika | Membrana zlicowana z frontem | |
| Materiał obudowy | Stal nierdzewna 1.4571 | |
| Typ przyłącza | Wtyk okrągły M12 x 1, 4 piny | |
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Bezpieczeństwo elektryczne | Ochrona przepięciowa: 36 V DC Odporność przeciwzwarciowa: QA do M Zabezpieczenie przed zamianą biegunów: L+ do M Klasa ochrony: III |
|
| Wytrzymałość elektryczna | 500 V DC, Zasilanie elektryczne NEC Class-02 (niskonapięciowe i niskoprądowe maks. 100 VA także w stanie awarii) | |
| Zgodność CE | Dyrektywa w sprawie urządzeń ciśnieniowych: 2014/68/UE Dyrektywa EMC: 2004/108/WE, EN 61326-2-3 |
|
| Masa czujnika | Ok. 200 g | |
| Uszczelnienie | FPM/FKM | |
| Stopień ochrony | IP67 | |
| Klasa ochrony III | Tak | |
| MTTF | 403 lat(a) | |
| Tłumienie skoków ciśnienia | Poprzez wbudowany kanalik ciśnieniowy 0,6 mm lub 0,3 mm dla przyłącza procesowego G ¼ wg DIN 3852-E | |
| Wydajność | ||
| Nieliniowość | ≤ ± 0,2 %, zakresu (Best Fit Straight Line, BFSL) wg IEC 61298-2 | |
| Dokładność | ± 0,25 %, zakresu | |
| Niepowtarzalność | ≤ ± 0,1 % zakresu | |
| Czas nastawy (10% ... 90%) | ≤ 1 ms ≤ 10 ms przy temperaturze materiału mierzonego < -30 °C dla zakresów pomiarowych do 25 bar lub przy zlicowanej z frontem membranie | |
| Długoterminowy dryft/stabilność na rok | ≤ ± 0,2 % zakresu (w warunkach referencyjnych) | |
| Współczynnik temperaturowy w znamionowym zakresie temperatur | Średni wsp. temp. punktu zerowego: ≤ 0,2% zakresu / 10 K (< 0,4% dla zakresów pomiarowych ≤ 0,25 bar) Średni wsp. temp. zakresu: ≤ 0,2% zakresu / 10 K |
|
| Znamionowy zakres temperatur | 0 °C ... +80 °C | |
| Trwałość użytkowa | Co najmniej 10 mln zmian obciążenia | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –20 °C ... +80 °C | |
| Temperatura składowania | –20 °C ... +100 °C, z membraną zlicowaną z frontem i zintegrowanym odcinkiem chłodzenia: –20 °C ... +100 °C | |
| Odporność na udary | 1000 g według IEC 60068-2-27 (wstrząs mechaniczny) 400 g według IEC 60068-2-27 (wstrząs mechaniczny) dla wariantu ze zintegrowanym odcinkiem chłodzenia |
|
| Obciążenie przez drgania | 20 g według IEC 60068-2-6 (drgania rezonansowe) 10 g według IEC 60068-2-6 (drgania rezonansowe) dla wariantu ze zintegrowanym odcinkiem chłodzenia |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27200614 | |
| ECLASS 5.1.4 | 27200614 | |
| ECLASS 6.0 | 27200614 | |
| ECLASS 6.2 | 27200614 | |
| ECLASS 7.0 | 27200614 | |
| ECLASS 8.0 | 27200614 | |
| ECLASS 8.1 | 27200614 | |
| ECLASS 9.0 | 27200614 | |
| ECLASS 10.0 | 27200614 | |
| ECLASS 11.0 | 27200614 | |
| ECLASS 12.0 | 27200614 | |
| ETIM 5.0 | EC011478 | |
| ETIM 6.0 | EC011478 | |
| ETIM 7.0 | EC011478 | |
| ETIM 8.0 | EC011478 | |
| UNSPSC 16.0901 | 41112410 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Jednostka objętości | 0 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
