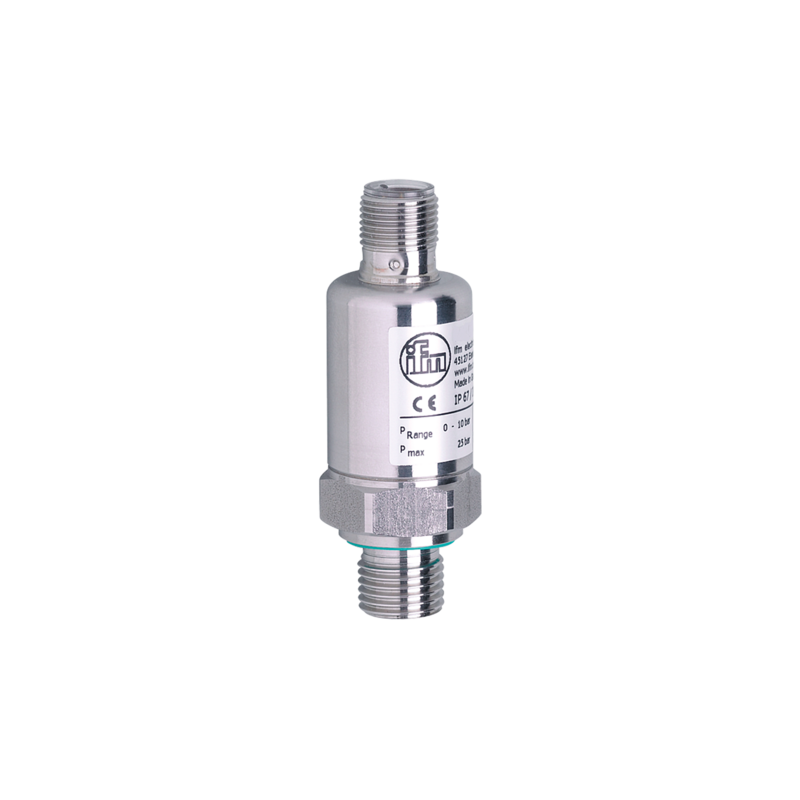

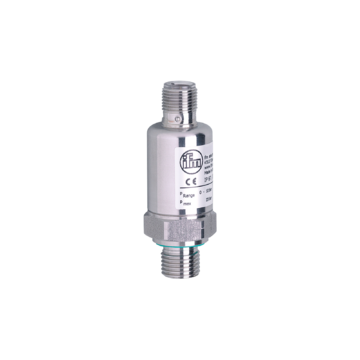

PC9050 - PT-400-SBG14-C-DVG/ /W
Transmiter ciśnienia, dla aplikacji mobilnych, konektor M12, sygnał analogowy, GZ 1/4
Produkt na zamówienie
Wysyłka:
2 tygodnie
154,30 €
189,79 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Precyzyjny liniowy sygnał wyjściowy 0.5...4.5 V do aplikacji mobilnych
- Duża powtarzalność i niewielki błąd liniowości
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w maszynach mobilnych
- Szeroki zakres temperatury roboczej i wysoka klasa ochrony
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy [bar] | 0...400 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny | |
| Aplikacja | ||
| Aplikacja | dla aplikacji mobilnych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -25...90; (na zapytanie: -40...100 °C) | |
| Minimalne ciśnienie niszczące [bar] | 1600 | |
| Wytrzymałość na ciśnienie [bar] | 600 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 5 DC; (radiometryczne) | |
| Pobór prądu [mA] | < 6 | |
| Min. rezystancja izolacji [MΩ] | 100; (80 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście napięciowe [V] | 0,5...4,5 | |
| Min. rezystancja obciążenia [Ω] | 5000 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [bar] | 0...400 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 1,0; (zawiera dryft z powodu momentu dokręcającego, błąd zera i zakresu) | |
| Odchylenie liniowości [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |
| Odchylenie histerezy [% zakresu] | < ± 0,2 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na 6 miesiecy) | |
| Dryft temperaturowy na 10K | < ± 0,5 | |
| Czasy reakcji | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 8 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...90 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| odporność na zakłócenia | zgodnie z dyrektywą motoryzacyjną 1995/54 /EC | |
| ISO 11452-2 | 100 V/m | |
| ISO 11452-4 | 100 mA / Poziom rygoru 4 | |
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| DIN EN 61000-6-2 | ||
| radiacja poprzez interferencje | ||
| CISPR 25 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 3896 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J04X | |
| Dane mechaniczne | ||
| Waga [g] | 80,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM | |
| Min. liczba cykli ciśnienia | 50 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny | |
| Zintegrowany tłumik | tak | |
| Uwagi | ||
| Uwagi | BFSL = Best Fit Straight Line LS = ustawianie wartości brzegowej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
