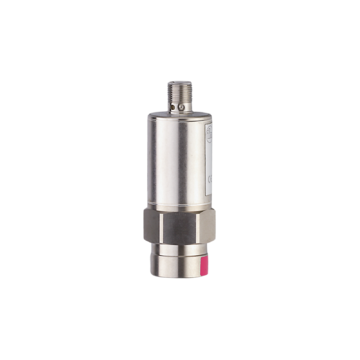

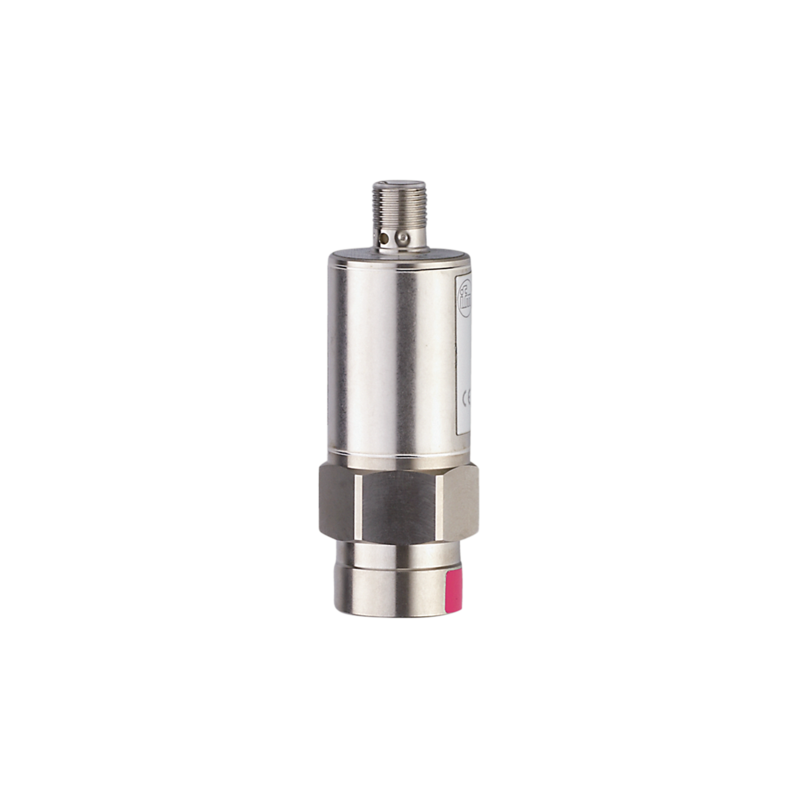

PPA020 - PPA400-SBR14-ASIVG/US/ /V
Presostat z ceramiczną celą pomiarową, do aplikacji przemysłowych, konektor M12, -, 1/4 GW
Produkt na zamówienie
Wysyłka:
2 tygodnie
453,20 €
557,44 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Zamiana ciśnienia w układzie na cyfrowo zakodowane wartości analogowe
- Niezawodne przesyłanie danych przez interfejs AS-i
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
- Znaczna odporność na wstrząsy i drgania
- Okres eksploatacji ponad 100 mln cykli ciśnieniowych
| Cechy produktu | ||
|---|---|---|
| Zakres pomiarowy [bar] | 0...400 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Wykonanie | wartość analogowa (16 bitowa wartość ze znakiem) | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | Ciecze | |
| Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | |
| Temperatura medium [°C] | -25...80 | |
| Minimalne ciśnienie niszczące [bar] | 1000 | |
| Wytrzymałość na ciśnienie [bar] | 600 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...31,6 DC | |
| Pobór prądu [mA] | < 25 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,3 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | AS-i | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [bar] | 0...400 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,5; (liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,5 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (0...70 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,3; (0...70 °C) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD Klasse B | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 1 kV klasa A / 2 kV klasa B | |
| EN 55011 emisja | Level B | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 293 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 248 | |
| Materiał | stal nierdzewna (1.4301 / 304); PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | |
| Zintegrowany tłumik | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| błąd | LED, kolor czerwony | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
