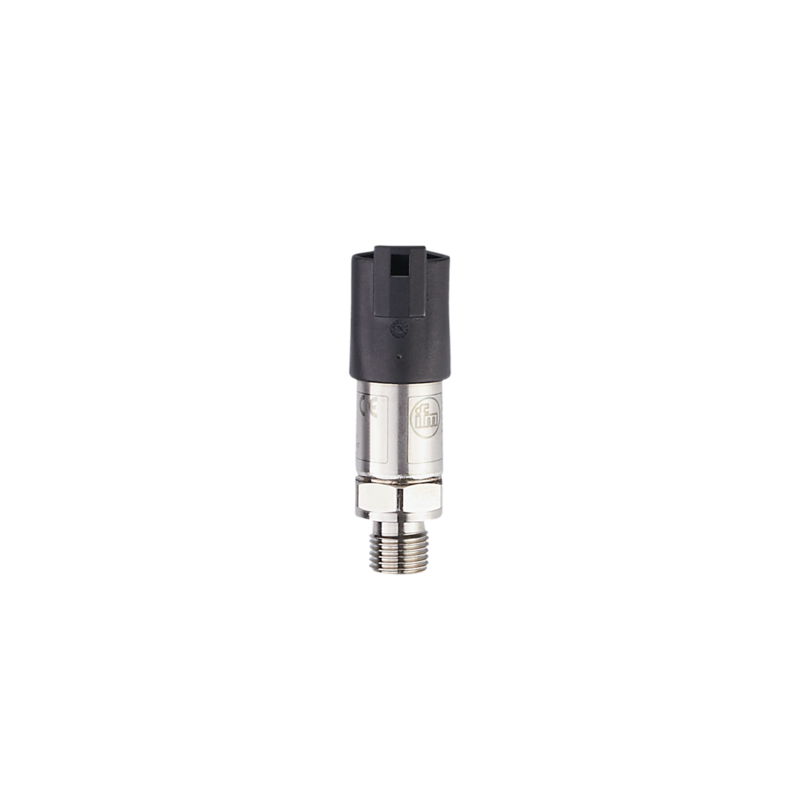

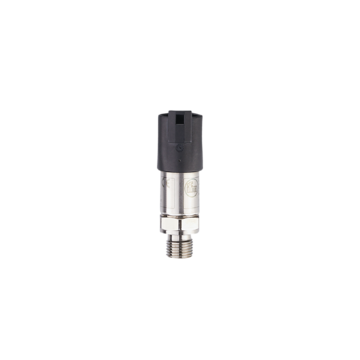

PT5703 - PT-025-SEG14-A-ZVG/DE
Elektroniczny czujnik ciśnienia ciśnienie względnego firmy IFM, 0...25 bar / 0...360 psi / 0...2,5 MPa, G 1/4 gwint zewnętrzny, wyjście 4...20 mA, podłączenie elektryczne konektor, max. temp. medium -40...125 °C, IP67 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnego wykrywania ciśnienia w układzie w maszynach mobilnych
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
- Niewielka obudowa do użytku w ograniczonej przestrzeni
- Konektor DEUTSCH do szybkiego i łatwego podłączania do systemu pokładowego
- Długoterminowa stabilność dzięki dużej powtarzalności i niewielkiemu błędowi liniowości
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | |
| Aplikacja | ||
| Aplikacja | dla aplikacji mobilnych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -40...125 | |
| Uwaga dot. przeciążalności | statyczne | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 8...32 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 0,1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | (Ub - 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Dokładność / odchylenie | ||
| Powtarzalność [% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,8; (uwzględnia nieliniowość, histerezę, powtarzalność oraz błędy wynikające z zakresu i ustawienia zera) | |
| Odchylenie liniowości [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |
| Odchylenie histerezy [% zakresu] | < ± 0,2 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,3 (-40...0 °C); < ± 0,2 (80...125 °C) | |
| Czasy reakcji | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 2 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...100 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| zgodny z EKG ONZ R10, rev. 5 | (Zgodny z E1) | |
| ISO 11452-2 | 100 V/m | |
| DIN EN 61326-1 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 500 g (1 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 700 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 61,5 | |
| Materiał | 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PPS | |
| Materiały części w kontakcie z medium | 1.4542 (17-4 PH / 630) | |
| Min. liczba cykli ciśnienia | 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym) | |
| Moment dokręcający [Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) | |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | |
| Uszczelnienie przyłącza procesowego | HNBR (DIN EN ISO 1179-2) | |
| Zintegrowany tłumik | tak | |
| Uwagi | ||
| Uwagi | BFSL = Best Fit Straight Line LS = ustawianie wartości brzegowej |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x konektor DEUTSCH (DT04-3P) | |
