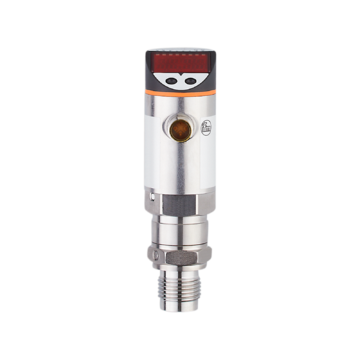

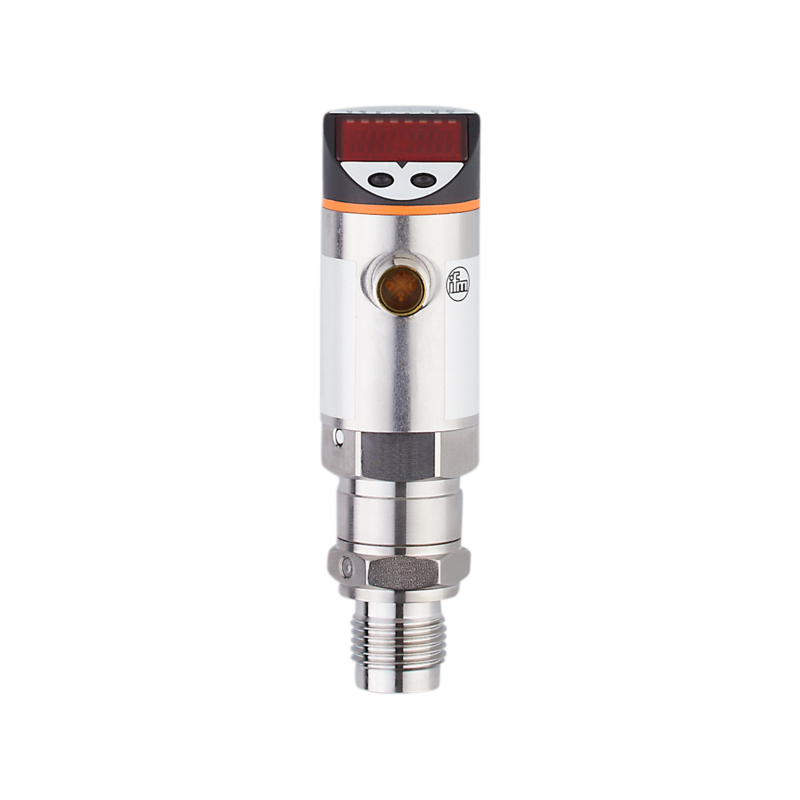

PY2033 - PN-025-RDR12-MFRKG/US/ /V
Elektroniczny czujnik ciśnienia, -1...25 bar, -14,5...362,5 psi, -0,1...2,5 MPa, G 1/2 gwint zewnętrzny, sygnał przełączający, sygnał analogowy, 4...20, (skalowany 1:4) mA, 0...10, (skalowany 1:4) V, Konektor, -20...125 stC, IP 65, ciśnienie względne
Produkt na zamówienie
Wysyłka:
2 tygodnie
600,30 €
738,37 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Możliwość wyboru biegunowości wyjścia
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | montaż zabudowany zastosowania przemysłowe; do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Temperatura medium [°C] | -20...125 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Brak strefy martwej | tak | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 35 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 0,3 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | < 500 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany 1:4) | |
| Maks. obciążenie [Ω] | (Ub - 10 V) / 20 mA | |
| Analogowe wyjście napięciowe [V] | 0...10; (skalowany 1:4) | |
| Min. rezystancja obciążenia [Ω] | 2000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,4; (Turn down 1:1) | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,3 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | |
| Odchylenie liniowości [% zakresu] | < ± 0,5; (Turn down 1:1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,1; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,25; (0...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,25; (0...80 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 1,5 | |
| Tłumienie wartości procesowej dAP [s] | 0,01...4 | |
| Tłumienie wyjścia analogowego dAA [s] | 0,01...4 | |
| Maksymalny czas odpowiedzi wyjścia analogowego [ms] | 3 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; punkt zerowy; zakres | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 167,14 | |
| Dane mechaniczne | ||
| Waga [g] | 390 | |
| Materiał | stal nierdzewna (1.4301 / 304); stal kwasoodporna (1.4435 / 316L); PC; PBT; PEI; PTFE | |
| Materiały części w kontakcie z medium | stal kwasoodporna (1.4435 / 316L) | |
| Min. liczba cykli ciśnienia | 10 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Wypełnienie separatora | NEOBEE (klasa spożywcza, zgodna z FDA) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
