U-S2A

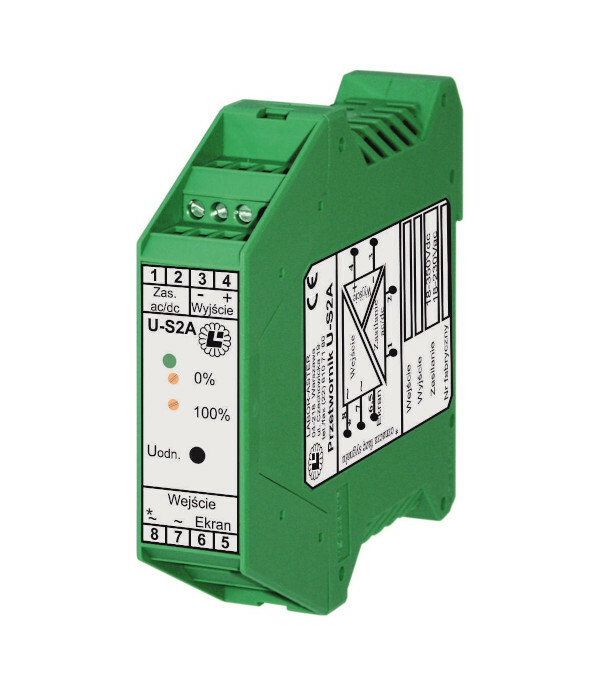

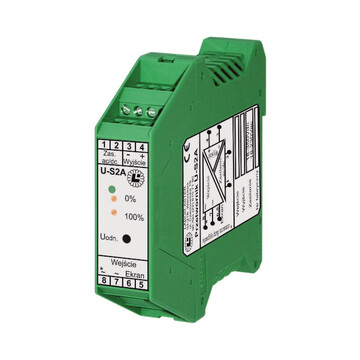

PRZETWORNIK RMS DUŻYCH PRĄDÓW LUB NAPIĘĆ AC i DC typ U-S2A

Inteligentny przetwornik prądu lub napięcia: wartość skuteczna I do 5AAC/DC. Wartość skuteczna U do 750 VAC/DC
Pasmo : 5 kHz przy błędzie 1%
Bardzo szeroki zakres napięć zasilania 18…350VDC/18…230VAC
Separacja galwaniczna obwodów wejścia, wyjścia, zasilania
Wysoka dokładność, linearyzacja cyfrowa
Standardowy sygnał wyjściowy
Stała czasowa standardowo τ=1s (95% stanu ustalonego po czasie T=3τ=3s) lub 0,2s lub 50ms

PRZEZNACZENIE:

Przetwornik U-S2A służy do pomiaru prądów lub napięć AC i DC a następnie przetworzenia na standardowy sygnał wyjściowy. Dokonywane jest przetwarzanie sygnałów przemiennych (AC) lub przemiennych ze składową stałą (AC+DC) oraz stałoprądowych DC zarówno napięciowych jak i prądowych.

Maksymalny dopuszczalny prąd w stanie ustalonym przepływający przez wewnętrzny bocznik wynosi od 5A. Do pomiaru większych prądów użytkownik musi stosować przekładnik prądowy lub zamontować bocznik na zewnątrz urządzenia. Maksymalna chwilowa przeciążalność wynosi 25A przez 1 sek.
Analogicznie do pomiarów napięć większych od 750VAC należy stosować przekładnik napięciowy. Wszystkie obwody (wejściowy, wyjściowy oraz zasilania) są odseparowane galwanicznie od siebie.
Dla wyspecjalizowanej obsługi dostępna jest również procedura kalibracji przetwornika.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy AC i DC napięciowy RMS: zakres maksymalny, 0...750V
Sygnał wejściowy AC i DC prądowy: zakres maksymalny 0…5A
Sygnał wejściowy AC i DC RMS przeciążalność: 1,2 x prąd zakresowy
Sygnał wejściowy AC i DC RMS przeciążalność chwilowa: maksymalnie 25A przez 1 sek.
Sygnał wejściowy AC i DC RMS wewnętrznego bocznika współczynnik szczytu: dwukrotne przekroczenie zakresu pomiarowego
Kształt sygnału wejściowego: dowolny zmienny (DC+AC)
Częstość próbkowania sygnału: 100kHz
Rezystancja wejściowa wejście prądowe:  0,02% dla 5A
Rezystancja wejściowa wejście napięciowe: ≥2 MΩ dla 230V
Pasmo pomiarowe sygnału wejściowego: 3Hz … 10 kHz
Sygnał wyjściowy: dowolny standard : 0/4...20mA, 0...10V lub inny
Rezystancja obciążenia dla 0/4...20mA: max. 750Ω dla 0…10V - ≥2kΩ
Klasa dokładności: 0,2% dla f=1kHz, 1% dla f=5kHz, 5% dla f=15kHz
Nieliniowość: ±0,025%
Dryft temperaturowy: 0,006% / C
Błąd od zmian obciążenia: 0,05% / FS
Separacja galwaniczna: 2kV, 50Hz między wszystkimi obwodami
Regulacja „Zera” i „Zakresu”: w zakresie ±6,6% potencjometrami na elewacji
Sygnalizacja pracy: dioda LED na panelu czołowym przetwornika
Stała czasowa filtru cyfrowego: standardowo 1s lub inna podana w kodzie zamówienia patrz str. 2) Napięcie zasilania: 18 …. 350 VDC / 1,5 W, 18 …. 230 VAC / 1,5 VA
Obudowa - listwowa 22,5 x 99 x 114,5mm
Stopień ochrony obudowy - IP 20
Warunki pracy temperatura otoczenia: -10...55 °C
Wilgotność względna: do 95%

KOD ZAMÓWIENIOWY:
U-S2A
Zakres wejściowy
1: 0...5mA;
2: 0...20mA;
3: 4...20mA;
4: 0...5V;
5: 0...10V;
6: 1...5V;
7: inny (nietypowy)
Stała czasowa (standardowo 1s, 0,2s, 50ms, inna)
Pasmo częstotliwości sygnału wejściowego: fmax

Przetwornik U-S2A, wejście 0...230Vac, wyjście 4...20mA, stała czasowa 50ms (95% stanu ustalonego po czasie 150ms), pasmo sygnału wejściowego 50Hz: typ. U-S2A–0...230VAC–3-50ms–50Hz
