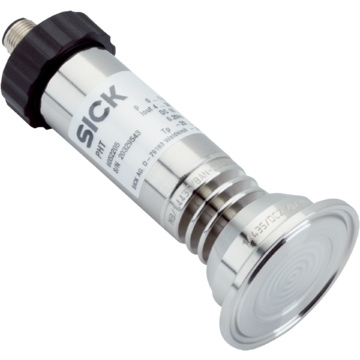

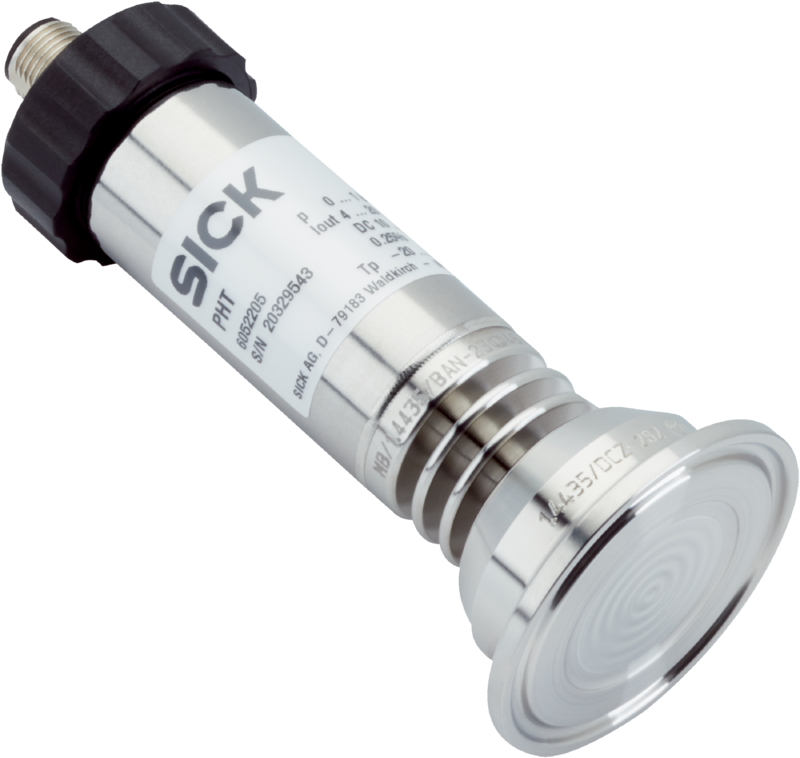

PHT-RB2X5ST10S0AMS0Z - 6039294
Czujnik ciśnienia SICK z wyjściem 4–20 mA, zakres 0–2,5 bar, Tri-Clamp 11", stal nierdzewna, dokładność ±0,5%, ochrona IP67, bez uszczelnienia, dla cieczy/gazów, temp. –20°C...+150°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki ciśnienia, PHT, PHT-RB2X5ST10S0AMS0Z, Rodzaj ciśnienia: Ciśnienie względne, Jednostka ciśnienia: bar, Zakres pomiarowy: 0 bar ... 2,5 bar, Dokładność: ± 0,5 % zakresu, Nieliniowość: ? ± 0,2 %, zakresu (Best Fit Straight Line, BFSL) wg IEC 61298-2, Przyłącze procesowe: Tri-Clamp 1 1", Temperatura procesu: –20 °C ... +150 °C, Uszczelnienie: Bez uszczelnienia, Sygnał wyjściowy: 4 mA ... 20 mA, 2-przewodowy, Typ przyłącza: Wtyk okrągły M12 x 1, 4 piny, Stopień ochrony: IP67, Napięcie zasilające: 10 V DC ... 30 V DC
| Cechy | ||
|---|---|---|
| Medium | Ciekłe, gazowe | |
| Rodzaj ciśnienia | Ciśnienie względne | |
| Jednostka ciśnienia | bar | |
| Zakres pomiarowy | 0 bar ... 2,5 bar | |
| Temperatura procesu | –20 °C ... +150 °C | |
| Maksymalna impedancja RA | 4 mA ... 20 mA, 2-żyłowy (RA ≤ (L+ – 10 V) / 0,02 A [Ω]), W przypadku urządzeń z sygnałem wyjściowym 4 mA ... 20 mA i obudową polową występuje przyłącze obwodu testowego umożliwiające stałą kontrolę obwodu pomiarowego., 0 V ... 10 V, 3-żyłowy (RA > 10 kΩ), 0 V ... 5 V, 3-żyłowy (RA > 5 kΩ) | |
| Sygnał wyjściowy | 4 mA ... 20 mA, 2-przewodowy | |
| Mechanika/elektryka | ||
| Interfejs komunikacyjny | - | |
| Przyłącze procesowe | Tri-Clamp 1 ½" | |
| Materiały mające kontakt z mediami | Stal nierdzewna 1.4435 | |
| Wewnętrzny płyn transmisyjny | Olej syntetyczny, zgodny z przepisami FDA | |
| Materiał obudowy | Stal nierdzewna 1.4571 | |
| Typ przyłącza | Wtyk okrągły M12 x 1, 4 piny | |
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Bezpieczeństwo elektryczne | Ochrona przepięciowa: 36 V DC Odporność przeciwzwarciowa: QA do M Zabezpieczenie przed zamianą biegunów: L+ do M Klasa ochrony: III |
|
| Wytrzymałość elektryczna | 500 V DC, Zasilanie elektryczne NEC Class-02 (niskonapięciowe i niskoprądowe maks. 100 VA także w stanie awarii) | |
| Masa czujnika | Ok. 500 g | |
| Uszczelnienie | Bez uszczelnienia | |
| Stopień ochrony | IP67 | |
| Klasa ochrony III | Tak | |
| MTTF | 403 lat(a) | |
| Wydajność | ||
| Nieliniowość | ≤ ± 0,2 %, zakresu (Best Fit Straight Line, BFSL) wg IEC 61298-2 | |
| Dokładność | ± 0,5 %, zakresu (opcjonalnie ≤ ± 0,25% zakresu (kalibrowana przy montażu pionowym, z przyłączem ciśnieniowym na dole)) | |
| Niepowtarzalność | ≤ ± 0,1 % zakresu | |
| Czas nastawy (10% ... 90%) | ≤ 10 ms | |
| Długoterminowy dryft/stabilność na rok | ≤ 0,2 % zakresu | |
| Współczynnik temperaturowy w znamionowym zakresie temperatur | Średni wsp. temp. punktu zerowego: ≤ 0,2% zakresu/ 10 K dla zakresów pomiarowych od 0 bar ... 0,6 bar do 0 bar ... 25 bar Średni wsp. temp. punktu zerowego: ≤ 0,25% zakresu / 10 K dla zakresu pomiarowego 0 bar ... 0,4 bar Średni wsp. temp. punktu zerowego: ≤ 0,4% zakresu / 10 K dla zakresu pomiarowego 0 bar ... 0,25 bar Średni wsp. temp. zakresu: ≤ 0,2% zakresu / 10 K |
|
| Znamionowy zakres temperatur | 0 °C ... +80 °C | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –20 °C ... +80 °C | |
| Temperatura składowania | –40 °C ... +100 °C | |
| Odporność na udary | 500 g według IEC 60068-2-27 (wstrząs mechaniczny) | |
| Obciążenie przez drgania | 15 g według IEC 60068-2-6 (drgania rezonansowe) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Food contact material manufacturer declaration | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27200614 | |
| ECLASS 5.1.4 | 27200614 | |
| ECLASS 6.0 | 27200614 | |
| ECLASS 6.2 | 27200614 | |
| ECLASS 7.0 | 27200614 | |
| ECLASS 8.0 | 27200614 | |
| ECLASS 8.1 | 27200614 | |
| ECLASS 9.0 | 27200614 | |
| ECLASS 10.0 | 27200614 | |
| ECLASS 11.0 | 27200614 | |
| ECLASS 12.0 | 27200614 | |
| ETIM 5.0 | EC011478 | |
| ETIM 6.0 | EC011478 | |
| ETIM 7.0 | EC011478 | |
| ETIM 8.0 | EC011478 | |
| UNSPSC 16.0901 | 41112410 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.413 kg | |
| Masa jednostkowa netto | 0.413 kg | |
| Jednostka objętości | 2232 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
