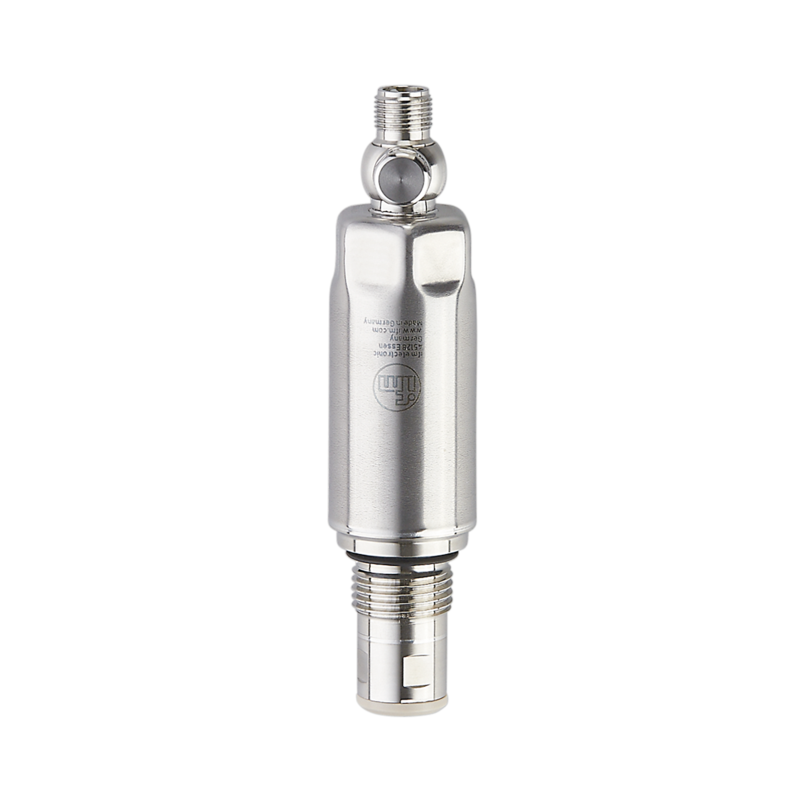

PM1515 - PM-006-REA12-A-ZVG/US
Czujnik ciśnienia przeznaczony do aplikacji spożywczych firmy IFM, zakres = -1...6 bar, G 1/2 gwint zewnętrzny stożek uszczelniający, IO-Link, 4...20, (skalowany, 1:5) mA, temp. medium -25...150 °C, IP67 / IP68 / IP69K
Produkt na zamówienie
Wysyłka:
2 tygodnie
463,90 €
570,60 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
- Zintegrowany pomiar temperatury przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny stożek uszczelniający | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |
| Monitoring temperatury | tak | |
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |
| Media | Media lepkie i zawiesiny; ciecze i gazy | |
| Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | |
| Temperatura medium [°C] | -25...125; (< 1h : 150) | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |
| Brak strefy martwej | tak | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 43 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zintegrowana funkcja Watchdog | tak | |
| Dane elektryczne - 2-przewodowy | ||
| Pobór prądu [mA] | 3,5...21,5 | |
| Czas rozruchu [s] | < 1 | |
| Dane elektryczne - 3-przewodowy | ||
| Pobór prądu [mA] | < 45 | |
| Czas rozruchu [s] | < 0,5 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał analogowy; IO-Link | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany; 1:5) | |
| Maks. obciążenie [Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -25...150 °C | -13...302 °F | |
| Dokładność / odchylenie | ||
| Powtarzalność [K] | ± 0,2 | |
| Rozdzielczość [K] | 0,2 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,5; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) | |
| Odchylenie liniowości [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,1 (-25...85 °C); < ± 0,3 (85...150 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,1 (-25...85 °C); < ± 0,3 (85...150 °C) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2.5 K + (0.045 x (temperatura otoczenia - temperatura średnia)) | |
| Czasy reakcji | ||
| Tłumienie wyjścia analogowego dAA [s] | 0...4 | |
| Czasy reakcji - 2-przewodowy | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 30 | |
| Czasy reakcji - 3-przewodowy | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 7 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | < 10 / < 25; (DIN EN 60751 woda; > 0,9 m/s) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | |
| SIO tryb | nie | |
| Wymagany typ portu master | A; (dla niepodłączonego pinu 2 : B) | |
| Min.czas cyklu procesu [ms] | 4,5 | |
| Rozdzielczość IO-Link - ciśnienie [bar] | 0,002 | |
| Temperatura rozdzielczości IO-Link [K] | 0,2 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 16 | |
| temperatura | 16 | |
| status urządzenia | 4 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1022 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61326-1 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 322 | |
| Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J024 | |
| Numer UL | E174189 | |
| Dane mechaniczne | ||
| Waga [g] | 309,6 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PTFE; FKM | |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PEEK; PTFE | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Moment dokręcający [Nm] | 20 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny stożek uszczelniający | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
