V1-G-N-100M-PUR - 240769-100004

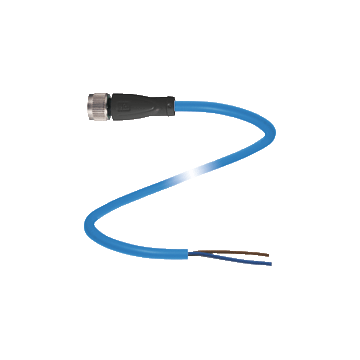

Przewód z wtyczką prostą żeńską M12-2pin firmy Pepperl+Fuchs, długość 100 m, PUR niebieski, IP67 / IP68 / IP69K, przeznaczony dla NAMUR
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Cable connector, NAMUR V1-G-N-100M-PUR
- Nadaje się do technologii NAMUR
- Degree of protection IP68 / IP69
- Nadaje się do prowadzenia obwodów iskrobezpiecznych zgodnie z DIN EN 60079-14: 2014
- Specific design protects against loosening and inaccurate installation
| Opis produktu |
|---|
| Female cordset single-ended M12 straight A-coded, 2-pin, PUR cable blue, NAMUR |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 2 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | 4 A. | |
| Resistance per unit length | max. 0.057 Ω/m | |
| Pojemność na jednostkę długości | 102.4 nF/km | |
| Indukcyjność na jednostkę długości | 0.49 mH/km | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -20 ... 80 ° C (-4 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP68 / IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 15 x średnica przewodu, ruchomy, > 10 x średnica przewodu, stały | |
| Kolor płaszcza | niebieski (podobny do RAL 5015) | |
| Liczba rdzeni | 2 | |
| Core cross section | 0,34 mm 2 | |
| Kolor rdzenia | Rdzeń 1: brązowy, Rdzeń 2: niebieski | |
| Konstrukcja rdzenia | 42 x 0,1 mm Ř | |
| Długość | 100 m | |
| Kod kabla | Li FY 11Y 2 x 0.34 | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Pieczęć | FKM | |
| Powierzchnia styku | gold plated (Au) | |
| Łatwopalność | V-2 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PCV | |
| Łatwopalność | HB | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060311 |
| ECLASS 12.0 | 27060311 |
| ECLASS 11.0 | 27060311 |
| ECLASS 10.0.1 | 27060311 |
| ECLASS 9.0 | 27060311 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
