V1-W-BK1,2M-PUR-U5/ABG-V1-W - 281664

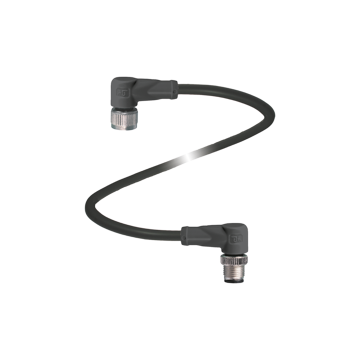

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka kątowa żeńska M12-4pin na wtyczkę kątową męską M12-4pin, długość 1,2 m, PUR szary, IP67 / IP68 / IP69K, ekranowany
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry kabla przyłączeniowego, ekranowanego V1-W-BK1,2M-PUR-U5/ABG-V1-W
- Komponent uznany przez UL
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Pozłacane styki
- Kabel ognioodporny
- Odporny na drobnoustroje i hydrolizę
- Nie zawiera halogenu
- Odporny na promieniowanie UV
- Kabel z aprobatą CURus
| Opis produktu | ||
|---|---|---|
| Kabel połączeniowy, M12 do M12, kabel PUR 4-pinowy, ekranowany | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 + ekran | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Rezystancja objętościowa | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Łatwopalność | Korpus: UL 94 Linia: UL 1581 Sekcja 1061; IEC 60332-1-2: 2004 |
|
| Bezhalogenowy | IEC 60754-1:1994 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Uznany przez UL Ogólny cel | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 90 ° C (-40 ... 194 ° F) kabel, część stała: -40 ... 80 ° C (-40 ... 176 ° F) kabel, elastyczny: -20 ... 80 ° C (-4 ... 176 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Kod kabla | Li 9Y C 11Y 5 x 0.50 | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja rdzenia | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 6 mm ± 0.15 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Liczba rdzeni | 5 | |
| Przekrój rdzenia | 0,5 mm 2 | |
| Budowa przewodnika | 16 x 0,2 mm Ř | |
| Osłona | siatka pokrywająca 85% | |
| Długość | 1,2 m | |
| Łatwopalność | ||
| Obszar styków | 94 HB | |
| Obudowa | 94 V-2 | |
| Kabel | FT2 | |
