V15-GV4A-BK3M-PUR-U5/ABG-MOBA - 70100898

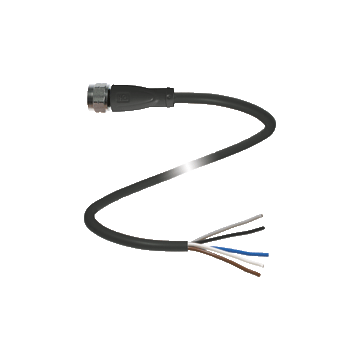

Przewód z wtyczką prostą żeńską M12-5pin firmy Pepperl+Fuchs
Zapytaj o produkt:
V15-GV4A-BK3M-PUR-U5/ABG-MOBA - 70100898 365,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry gniazda kablowego, ekranowanego V15-GV4A-BK3M-PUR-U5/ABG-MOBA
- Osłona przymocowana do nakrętki łączącej
- Komponent uznany przez UL
- Nakrętka łącząca V4A
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Pozłacane styki
- Kabel ognioodporny
- Nie zawiera halogenu
| Opis produktu | ||
|---|---|---|
| Pojedynczy przewód żeński M12, stal nierdzewna, 5 pinów, ekranowany, kabel PUR | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 5 + ekran | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | koniec kabla | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Rezystancja styków | < 10 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Bezhalogenowy | IEC 60754-1 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel: -30 ... 105 °C (-22 ... 221 °F) active -50 ... 105 °C (-58 ... 221 °F) fixed |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Kod kabla | Li 9Y C 11Y 5 x 0.50 | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Stal nierdzewna 1.4435 / AISI 316L | |
| Pieczęć | FKM | |
| Izolacja żyły | PP | |
| Kabel | cienkie, elastyczne | |
| Średnica płaszcza | Ř 6 mm ± 0.15 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Rdzenie | 5 x 0,5 mm 2 | |
| Budowa przewodnika | 16 x 0,2 mm Ř | |
| Osłona | siatka pokrywająca 85% | |
| Długość | 3 m | |
| Łatwopalność | ||
| Obszar styków | 94 HB | |
| Obudowa | 94 V-2 | |
| Kabel | FT2 | |
| Uwaga | Ściągnięta 10 cm, skręcona osłona | |
