V19SX-G-GN20M-PUR-E2S-V45-G - 70117756

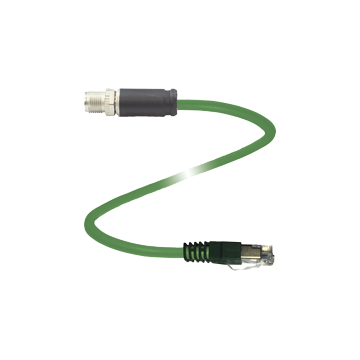

Przewód do magistarli Ethernet firmy Pepperl+Fuchs, obustronnie zakończony wtyczką, wtyczka męska prosta M12-8pin kodowanie X na wtyczkę RJ45, długość 20 m, PUR zielony, Cat6A, IP68/IP69K, zgodny z EtherNet/IP
Zapytaj o produkt:
V19SX-G-GN20M-PUR-E2S-V45-G - 70117756 648,90 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Connection cable, Ethernet V19SX-G-GN20M-PUR-E2S-V45-G
- Wytrzymały kabel PUR
- Ethernet przemysłowy
- Lista UL dla USA i Kanady
- Wolne od halogenu
- Screw connection suitable for tool assembly
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|
| Ethernet bus cable M12 plug straight X-coded to RJ45 plug straight Ethernet-coded, 8-pin, PUR cable green, Cat6A, pairs shielded and overall shield |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 8 | |
| Kodowanie | X-coded | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | RJ45 | |
| Styl | czołowo | |
| Zamykający | snap locking | |
| Liczba pinów | 8 | |
| Kodowanie | EtherNet / IP | |
| Numer pliku UL | E520112 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 50 V AC / 60 V DC | |
| Prąd pracy | max. 0,5 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Standard Fieldbus | IEEE 802.3an 10GBASE-T | |
| Połączenie wtykowe | connector M12 x 1 : IEC 61076-2-109 connector RJ45 : IEC 60603-7 |
|
| Component category | CAT6A (IEC 11801, EN 50173) | |
| Łatwopalność | IEC 60332-1-2 , UL 1581 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Kabel, naprawiony | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Kabel zginany | -10 ... 60 ° C (14 ... 140 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling , hexagon nut SW = 13 mm | |
| Cykle krycia | min. 100 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP67 | |
| Złącze 2 | ||
| Ochrona przed poluzowaniem | dostępny | |
| Cykle krycia | min. 750 | |
| Shielding | shield connected to connector | |
| Stopień ochrony | IP20 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 6.2 mm | |
| Promień gięcia | max. 50 mm active max. 25 mm fixed |
|
| Kolor płaszcza | zielony (podobny do RAL 6018) | |
| Liczba rdzeni | 8 | |
| Core cross section | 0,14 mm 2 | |
| Kolor rdzenia | Core 1: white/orange, Core 2: orange, Core 3: white/green, Core 4: green, Core 5: white/brown, Core 6: brown, Core 7: white/blue, Core 8: blue | |
| Konstrukcja rdzenia | 7 x 0.404 mm Ř twisted pairs , twisted pair shield | |
| Tarcza | tinned copper braiding, twisted pair shield : aluminum-lined polyester foil | |
| Długość | 20 m | |
| Kod kabla | Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7) | |
| Materiał | ||
| Bezhalogenowy | tak | |
| Złącze 1 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-2 | |
| Złącze 2 | ||
| Body | PC | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PE | |
| UV resistance | tak | |
| Oil resistance | tak | |
| Łatwopalność | FT1 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 270603 |
| ECLASS 12.0 | 27060307 |
| ECLASS 11.0 | 27060307 |
| ECLASS 10.0.1 | 27060307 |
| ECLASS 9.0 | 27060390 |
| ECLASS 8.0 | 27060390 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
