V1SD-G-GN3M-TPE-A1S-V45-G

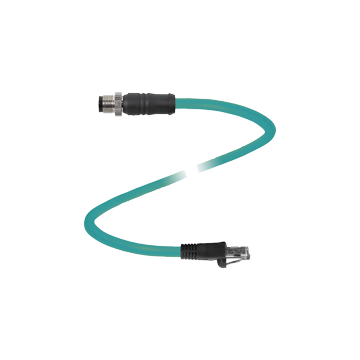

Przewód Ethernet obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka męska prosta M12-4pin na wtyczka RJ-45, długość 3 m, TPE błękitny, IP67 / IP68 / IP69K, przewód ekranowany, Ethernet, CAT5/CAT5e, odporny na spawanie
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry Connection cable V1SD-G-GN3M-TPE-A1S-V45-G
- Kodowanie D dla Ethernetu
- Kabel CAT5 / CAT5e
- Całkowicie bez silikonu
- Osłona przymocowana do nakrętki łączącej
- Odporne na odpryski spawalnicze
- Odporny na światło słoneczne
- Olejoodporny
- Nadaje się do łańcuchów hamulcowych
- Bardzo elastyczny
| Opis produktu |
|---|
| Kabel magistrali Ethernet, M12 do M12, kodowanie D, kabel TPE 4-stykowy, CAT5e, ekranowany |
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 | |
| Podłączenie 1 | Złącze męskie | |
| Typ konstrukcji 1 | czołowo | |
| Gwintowanie 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | czołowo | |
| Gwintowanie 2 | RJ-45 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 60 V DC maks. 48 V AC |
|
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | ≤ 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | CAT5 (IEC 11801:2002) , CAT5e (TIA 568B:2001) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 90 ° C (-13 ... 194 ° F) kabel, stały: -40 ... 70 ° C (-40 ... 158 ° F) kabel, elastyczny: -10 ... 50 ° C (14 ... 122 ° F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 / IP67 / IP69K | |
| Podłączenie | Złącze M12 x 1, 4-stykowe, kodowanie D, RJ-45, CAT5e | |
| Materiał | ||
| Łączność | CuSn | |
| Powierzchnia styku | Ni / Au | |
| Body | PVC, czarny | |
| Kabel | TPE odporny na tworzenie się ściegów spawalniczych | |
| Nakrętka z rowkiem | mosiądz niklowany | |
| Izolacja żyły | Polietylen (PE) | |
| Kabel | 2 pary z 2 drutami, każdy z 2 wypełniaczami dla rdzenia | |
| Średnica płaszcza | 6,6 mm | |
| Promień gięcia | > 34 mm | |
| Kolor | cyraneczka | |
| Liczba rdzeni | 4 | |
| Przekrój rdzenia | 0,25 mm 2 | |
| Budowa przewodnika | 7 x 0,32 mm Ř | |
| Tarcza | folia poliestrowa z powłoką aluminiową Oplot z cynowanej miedzi, pokrycie 75% |
|
| Długość | 3 m | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | ? 1000000 @ 10 x cable OD, minimum radius, ? 10000000 @ 20 x cable OD, minimum radius | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 270603 |
| ECLASS 12.0 | 27060307 |
| ECLASS 11.0 | 27060307 |
| ECLASS 10.0.1 | 27060307 |
| ECLASS 9.0 | 27060390 |
| ECLASS 8.0 | 27060390 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
