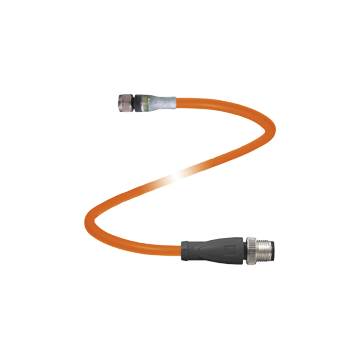

V3-GM-E2-OR10M-POC-V11-G - 70112325
Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka prosta żeńska M8-3pin na wtyczkę prostą męską M12-3pin, długość 10 m, POC pomarańczowy, IP67 / IP68 / IP69K, LED x2 (sygn. zasilania i wyjścia), do zastosowania w robotach spawalniczych
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V3-GM-E2-OR10M-POC-V11-G
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Odporny na tworzenie się ściegów spawalniczych
- Nadaje się do zastosowań w robotyce / wymagających odporności na skręcanie
- Nie wydziela silikonu
- Odporny na ozon
- Odporny na hydrolizę
- Nie zawiera halogenu
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Odporność na wibracje, z mechanicznym zatrzaskiem
- Pozłacane styki
- Stopień ochrony IP67 / IP68 / IP69
| Opis produktu | ||
|---|---|---|
| Zestaw przewodów gniazdo M8 do wtyku M12 Kodowanie A, LED 3-stykowe, kabel TPE, odporny na spawanie, pomarańczowy | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 3 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M8 | |
| Kodowanie 1 | Kodowanie A. | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Kodowanie 2 | Kodowanie A. | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Wyświetlacz operacyjny | |
| LED żółty | Wyświetlacz funkcjonalny NIE | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 24 V DC ± 15% | |
| Prąd pracy | max. 3 A | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Łatwopalność | IEC 60332-1-2, trudnopalny zgodnie z ISO 14572 i ISO 6722 | |
| Bezhalogenowy | IEC 60754-2 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101, złącze M8 x 1: IEC 61076-2-104 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, elastyczny: -15 ... 120 °C (5 ... 248 °F) for 20000 h -15 ... 150 °C (5 ... 302 °F) for 3000 h kabel, część stała: -40 ... 120 °C (-40 ... 248°F) for 20000 h -40 ... 150 °C (-40 ... 302 °F) for 3000 h |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Kod kabla | Li 7Y-41X 4 x 0,34 | |
| Materiał | ||
| Kontakty | mosiądz | |
| Powierzchnia styku | Au | |
| Korpus | TPU, przezroczysty, TPU, czarny | |
| Kabel | TPE odporny na tworzenie się ściegów spawalniczych | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | ETFE | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 10 x średnica przewodu, stały | |
| Kolor | Pomarańczowy | |
| Liczba rdzeni | 3 | |
| Przekrój rdzenia | 0,34 mm 2 | |
| Kolor rdzenia | Rdzeń 1: brązowy, Rdzeń 3: niebieski, Rdzeń 4: czarny | |
| Budowa przewodnika | 19 x 0,16 mm Ř | |
| Długość | 10 m | |
| Łatwopalność | ||
| Obszar styków | HB | |
| Obudowa | V-2 | |
| Kabel | ognioodporny | |
