V45-G-C5-GN*M-PUR-E1S
Przewód z wtyczką firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry przyłącza kablowego, Ethernet V45-G-C5-GN*M-PUR-E1S
- Ethernet przemysłowy
- Zgodny z PROFINET
- Nadaje się do ruchomych łańcuchów kablowych
- Wytrzymały kabel PUR
- Kabel CAT5 / CAT5e
- Nie zawiera halogenu
- Bez silikonu
- Bez substancji zaburzających zwilżanie farby
- Komponent uznany przez UL
- Długość kabla zgodnie ze specyfikacją
| Opis produktu | ||
|---|---|---|

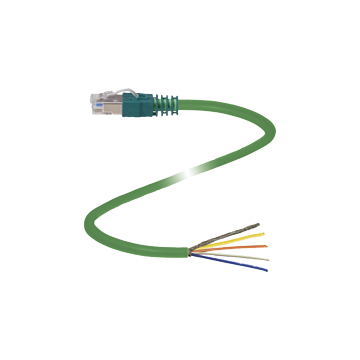

| Kabel Ethernet, męski zestaw kabli RJ45 jednostronnie kodowany PROFINET, 4-stykowy, kabel PUR zielony, Cat5e, ekranowany | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 + ekran | |
| Podłączenie 1 | Złącze męskie | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | RJ45 | |
| Kodowanie 1 | PROFINET | |
| Podłączenie 2 | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Standardy | CAT5 (IEC 11801:2002) , CAT5e (TIA 568B:2001) | |
| Łatwopalność | IEC 60332-1-2 UL 2556 FT2 | |
| Specyfikacja | złącze RJ45: IEC 60603-7 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | AWM STYLE 20549 80 ° C 300 V AWM I A / B 80 ° C 300 V FT2 (kabel) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | przewód stały: -20 ... 70 ° C (-4 ... 158 ° F) przewód elastyczny: -20 ... 70 ° C (-4 ... 158 ° F) |
|
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | Ethernet: RJ-45, kategoria 5e, do 100 MHz | |
| Materiał | ||
| Korpus | PA, zielony | |
| Kabel | PUR | |
| Izolacja żyły | PP | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 6 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 8 x średnica przewodu, stały | |
| Kolor | zielony (RAL 6018) | |
| Liczba rdzeni | 4 | |
| Przekrój rdzenia | 0,34 mm 2 / 22 AWG | |
| Kolor rdzenia | Rdzeń 1: żółty, Rdzeń 2: pomarańczowy, Rdzeń 3: biały, Rdzeń 6: niebieski | |
| Budowa przewodnika | 7 x 0,254 mm Ř | |
| Osłona | folia poliestrowa z powłoką aluminiową Oplot z cynowanej miedzi |
|
| Długość | patrz oznaczenie typu V * - [długość] M- * | |
| Stosowanie do ruchomych łańcuchów kablowych | ||
| Cykle ruchomych łańcuchów kablowych | max. 1000000 | |
| Prędkość ruchu | max. 3 m/s | |
| Odległość obrotu | 5 m poziomo | |
| Przyśpieszenie | max. 2 m / s 2 | |
| Łatwopalność | ||
| Obszar styków | V-0 | |
| Obudowa | V-0 | |
| Kabel | FT2 | |
