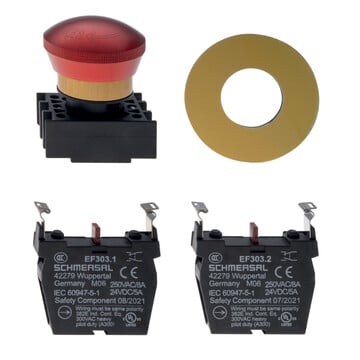

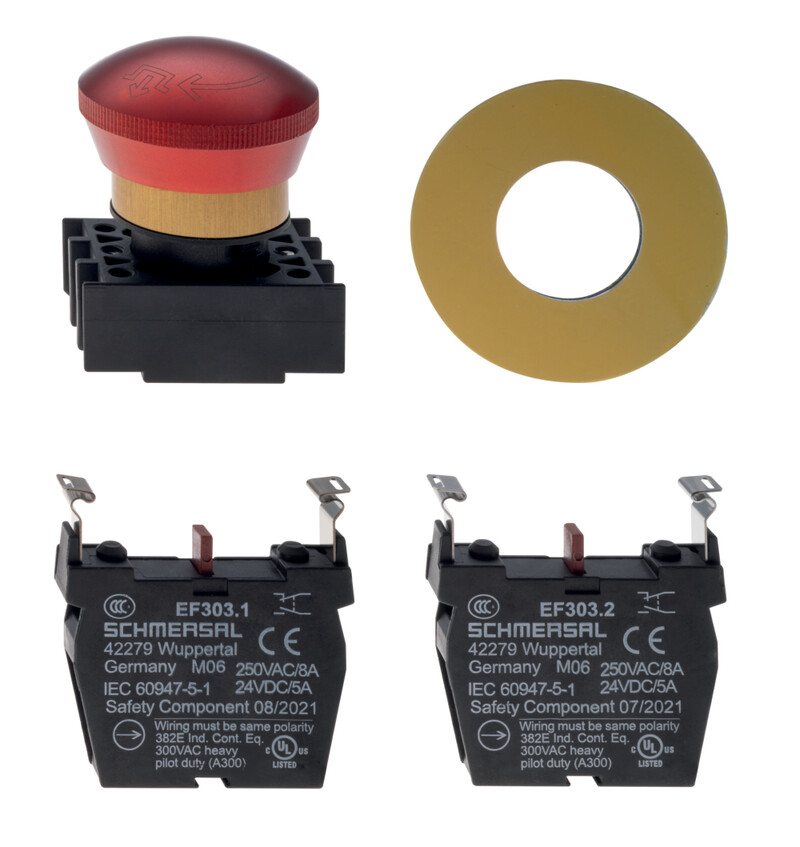

EDRR40RT/2X303/GB - 103008214

Przycisk awaryjny Schmersal, montaż kołnierzowy, 2 styki NC i 2 NO, średnica 38,5 mm, IP65, izolacja 400 V, trwałość 100 000 cykli, pełna izolacja, otwór montażowy 22,3 mm, obudowa aluminiowa.


Dodaj do porównania Usuń z porównania

65,30 €

80,32 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Klucz zamówieniowy
Oznaczenie typu produktu EDRR40RT/2x303/GB
Numer artykułu (Numer katalogowy) 103008214
EAN (European Article Number) 4030661452838
eCl@ss number, version 12.0 27-37-12-12
eCl@ss number, version 11.0 27-37-12-12
Numer eCl@ss, wersja 9.0 27-37-12-12
ETIM number, version 7.0 EC001038
ETIM number, version 6.0 EC001038
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-1
Wykonanie Pushbutton
Konstrukcja Okrągły
Materiał części roboczych Aluminium
Kolor elementu sterującego czerwony
Ciężar brutto 80 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Z zatrzaskiwaniem Tak
Pełna izolacja Tak
Liczba zestyków NC 2
Liczba zestyków NO 2
Dane mechaniczne
Odryglowanie roatation draw unlocking
Żywotność mechaniczna, najmniejszy 100 000 operacji
Skok główki 5 mm
Skok wymuszonego rozwarcia 2 mm
Rozwarcie styków 3 mm zestyk (NO)<br>3 mm zestyk (NC)
Montaż Kołnierz montażowy ELM
Moment dokręcania śruby 0,6 Nm
Pozycja kołnierza montażowego 1,3
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,5 mm2, sztywny,0,5 mm2, elastyczny
Przekrój kabla, maksimum 2,5 mm2, sztywny,1,5 mm2, elastyczny
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość 46 mm
Wysokość 29 mm
Głębokość 65 mm
Średnica nasadki 38,5 mm
Mounting diameter 22,3 mm
Grubość płyty przedniej, minimum 1,5 mm
Grubość płyty przedniej, maksimum 6 mm
Warunki otoczenia
Stopień ochrony IP65
Stopień ochrony rozdzielni IP40
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature -25 ... +80 °C
odporność na uderzenie 70 g / 4 ms
odporność na wibracje Odporność na wstrząsy: 20 g / 10 … 200 Hz
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 400 V
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 8 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 5 A
Element przełączający zestyk (NC), zestyk (NO)
Zasada przełączania Wolnoprzełączające
Czas przełączania, maksimum 5 ms
Częstotliwość przełączania 600 /h
Oznaczenie zestyków 11-12,23-24
Zakres dostawy
Uwaga (zakres dostawy, liczba i rodzaj) Kołnierz montażowy ELM wchodzi w zakres dostawy
