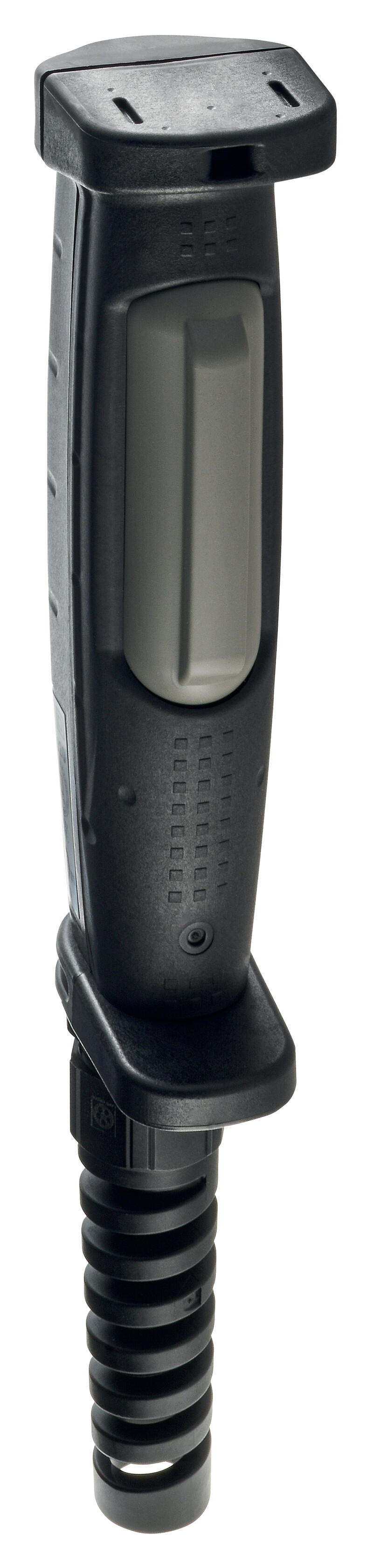

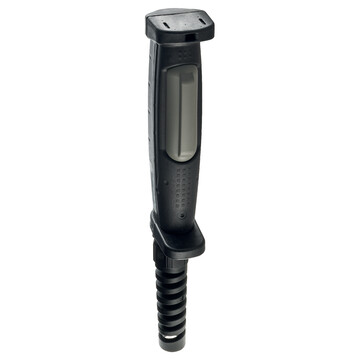

ZSD5CC - 103043703

Urządzenie zezwalające Schmersal, obudowa termoplastyczna, IP66, 1 NC, 2 NO, napięcie robocze 250 VAC, prąd 2,5 A, zaciski śrubowe, zakres temp. -10…+60°C, odporność chemiczna, stopień zgodności EN ISO 13849-1.


Dodaj do porównania Usuń z porównania

297,45 €

365,86 € z podatkiem VAT

Dostępne: (4 szt.)
Wysyłka w ciągu 1-2 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry ZSD5CC 103043703

  • Obudowa z tworzywa termoplastycznego
  • 1 Wlot kablowy M 20 x 1.5
  • Dobra odporność na oleje i benzynę lakową
  • nadaje się szczególnie do zastosowań związanych z robotyką, zgodnie z normami ANSI dotyczącymi robotyki
  • Redundantna konfiguracja zestyków umożliwia przetwarzanie sygnałów przy użyciu konwencjonalnych modułów przekaźnikowych bezpieczeństwa
  • Zestyki nie zamykają się przy resecie (poziom 3 -> poziom 1)
Klucz zamówieniowy
Oznaczenie typu produktu ZSD5CC
Numer artykułu (Numer katalogowy) 103043703
EAN (European Article Number) 4030661623351
eCl@ss number, version 12.0 27-37-12-38
eCl@ss number, version 11.0 27-37-12-38
Numer eCl@ss, wersja 9.0 27-37-12-38
ETIM number, version 7.0 EC002571
ETIM number, version 6.0 EC002571
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-8
Materiał obudowy Tworzywo, Tworzywo termoplastyczne, samogasnące
Ciężar brutto 490 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Liczba zestyków NO 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1,EN IEC 61508
Performance Level, up to d
Kategoria zgodnie z EN ISO 13849 3
B10D Normally-closed contact (NC) 100 000 operacji
Dane mechaniczne
Uwaga (Żywotność mechaniczna) Zestyk NO:<br>Stopień 1 - 2 - 1: 1 000 000 operacji<br>Stopień 1 - 2 - 3 - 1: 100 000 operacji
Skok wymuszonego rozwarcia 4,7 mm
Siła wymuszonego rozwarcia, minimalne 70 N
Mechanical data - Connection technique
Prowadzenie przewodów 1 x M20 x 1,5
Konektor Przyłącza zaciskowe
Dopuszczalna średnica przewodu, najmniejszy 7 mm
Dopuszczalna średnica przewodu, maksimum 13 mm
Przekrój kabla, minimalne 0,2 mm2
Przekrój kabla, maksimum 1,5 mm2
Warunki otoczenia
Stopień ochrony IP66
Ambient temperature -10 ... +60 °C
Storage and transport temperature -40 ... +80 °C
Wilgotność względna, minimum 45 %
Wilgotność względna, maksimum 85 %
Uwaga (wilgotność względna) zapobiegający skraplaniu
Wytrzymałość zmęczeniowa wg EN 60068-2-6 Operation: 5 … 55 Hz, Amplitude 0,5 mm min./ Damage: 16,7 Hz, Amplitude 1,5 mm min.
odporność na uderzenie Operation: 150 m/s2, Damage: 1.000 m/s2
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 2,5 kV
Dane elektryczne
Rated operating voltage 250 VAC
Prąd znamionowy 2 500 mA
External wire and device fuse rating 10A f
Element przełączający zestyk (NO), zestyk (NC),zestyk (NO) zestyk (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 1 200 /h
Dane elektryczne - zestyki
Napięcie, kategoria użytkowania AC-15 125 VAC
Prąd, kategoria użytkowania AC-15 1,5 A
Napięcie, kategoria użytkowania DC-13 125 VDC
Prąd, kategoria użytkowania DC-13 0,22 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 125 VAC
Prąd, kategoria użytkowania AC-15 1 A
Napięcie, kategoria użytkowania DC-13 125 VDC
Prąd, kategoria użytkowania DC-13 0,22 A
Akcesoria
Zalecenie dot. urządzenia bezpieczeństwa SRB, 2-kanałowe z wykrywaniem zwarć międzykanałowych
Note
Uwaga (informacje ogólne) Na życzenie dostępne są wersje specjalne z kablem przyłączeniowym.,Moduł musi oferować możliwość kontroli zwarć międzykanałowych.,Dopuszczalny jest jedynie przewód podwójnie ekranowany,1) Gdy urządzenie jest używane w wilgotnych pomieszczeniach, należy stosować odpowiedni przewód przyłączeniowy.,1) Niniejsze urządzenie zostało zbadane pod kątem wytrzymałości udarowej i ognioodporności zgodnie z UL508.
