TA 471-03/03Y-H-840 - 101169534

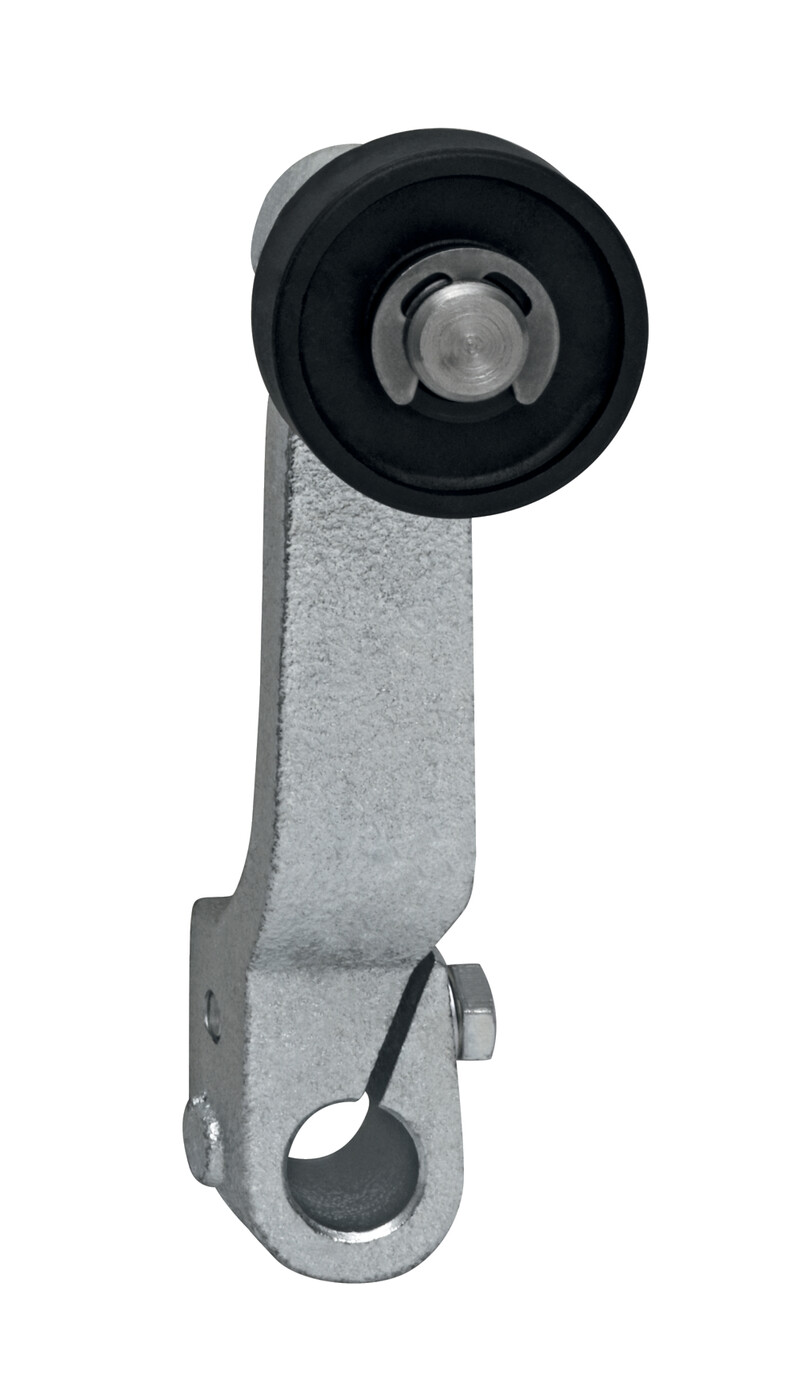

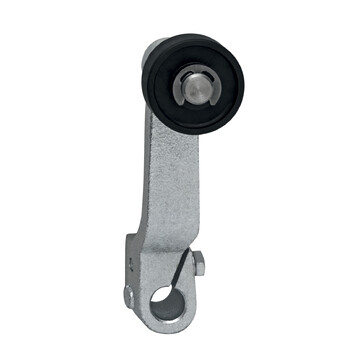

Mechaniczny wyłącznik pozycyjny Schmersal, dźwignia z rolką 36mm, 3 NO i 3 NC, obudowa żeliwna, wolnoprzełączający, IP65, prąd 25A, szerokość 194mm.


Dodaj do porównania Usuń z porównania

652,35 €

802,39 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TA 471-03/03Y-H-840 <strong>101169534</strong>
<ul>
<li>Obudowa metalowa</li>
<li>4 lub 6 Zestyki</li>
<li>194 mm x 123 mm x 130 mm (Trzpień z kulką z przodu)</li>
<li>3 wloty kablowe M 25 x 1.5</li>
<li>Bezstopniowa regulacja pozycji dźwigni 360°</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>TA 471-03/03Y-H-840</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101169534</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661295930</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-1</td></tr><tr><td colspan="2">Zasada działania</td><td>mechaniczne</td></tr><tr><td colspan="2">Kształt popychacza</td><td>Rolka</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Żeliwo szare, ocynkowane</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Ciężar brutto</td><td>4 615 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Liczba zestyków NC, po lewej stronie</td><td>3</td></tr><tr><td colspan="2">Liczba zestyków NC, po prawej stronie</td><td>3</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>2 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Dźwignia z rolką </td></tr><tr><td colspan="2">Materiał rolki</td><td>Tworzywo</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Kąt aktywacji, od lewej strony</td><td>30 °</td></tr><tr><td colspan="2">Kąt aktywacji, od prawej strony</td><td>30 °</td></tr><tr><td colspan="2">Rozwarcie styków</td><td>2 x 4 mm</td></tr><tr><td colspan="2">Szybkość najazdu, minimalne</td><td>0,1 mm/min</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>3 m/s</td></tr><tr><td colspan="2">Uwaga (prędkość aktywacji)</td><td>Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>1,5 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>4 mm2</td></tr><tr><td colspan="2">Przekrój żyły</td><td>11 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>190 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>194 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>143 mm</td></tr><tr><td colspan="2">Szerokość rolki</td><td>9 mm</td></tr><tr><td colspan="2">Średnica rolki</td><td>36 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-30 ... +90 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>500 V</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>6 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>25 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>10 A</td></tr><tr><td colspan="2">Element przełączający</td><td>Zestyk normalnie zamkniety (NC)</td></tr><tr><td colspan="2">Uwaga (element przełączający)</td><td>z podwójną przerwą</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Wolnoprzełączające</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>1 000 /h</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr>
</tbody>
</table>
