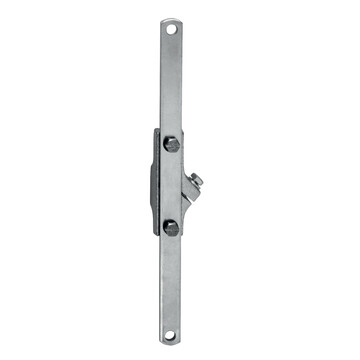

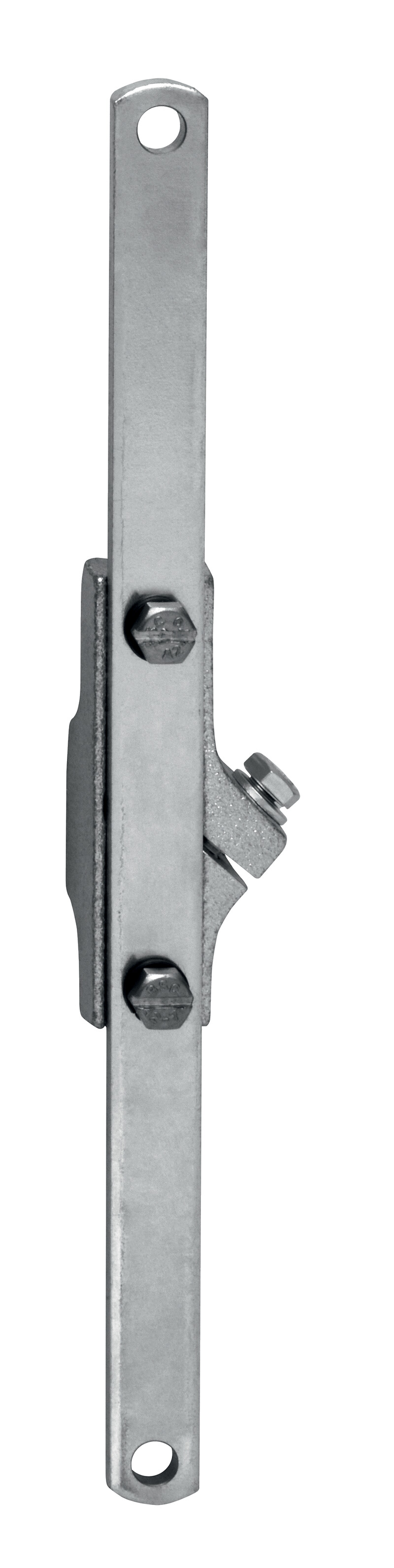

TZ 471-21/21Y - 101061101
Mechaniczny wyłącznik pozycyjny Schmersal, dźwignia pociągowa, 2 NO i 1 NC po lewej i prawej, żeliwo ocynkowane, wolnoprzełączający, IP65, prąd 25A, szerokość 250mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TZ 471-21/21Y 101061101
- Obudowa metalowa
- 4 lub 6 Zestyki
- 194 mm x 123 mm x 130 mm (Trzpień z kulką z przodu)
- 3 wloty kablowe M 25 x 1.5
- Bezstopniowa regulacja pozycji dźwigni 360°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TZ 471-21/21Y | |
| Numer artykułu (Numer katalogowy) | 101061101 | |
| EAN (European Article Number) | 4030661255491 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Materiał obudowy | Żeliwo szare, ocynkowane | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 4 910 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC, po lewej stronie | 1 | |
| Liczba zestyków NC, po prawej stronie | 1 | |
| Liczba zestyków NO, lewa strona | 2 | |
| Liczba zestyków NO, prawa strona | 2 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia pociągowa | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Rozwarcie styków | 2 x 4 mm | |
| Kierunek aktywacji | Kierunek aktywacji prawoskrętny i lewoskrętny 75° | |
| Szybkość najazdu, minimalne | 0,1 mm/min | |
| Szybkość najazdu, maksimum | 3 m/s | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 158 mm | |
| Szerokość czujnika | 250 mm | |
| Wysokość czujnika | 123 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -30 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 25 A | |
| Element przełączający | zestyk (NO) zestyk (NC) | |
| Uwaga (element przełączający) | z podwójną przerwą | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
