S3-L1-1

Separator typ S3 firmy LABOR-ASTER, zasilany od wyjścia, 1 tor, wejście 0 … 5 mA, wyjście 4 … 20 mA, szerokość zabudowy 22,5 mm, separacja 2,5 kV

S3-L1-1

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1-2 tygodnie

Cena:

328,00 zł

403,44 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1-2 tygodnie
Gwarancja
36
Producent
Labor-Aster
Sygnał wyjściowy
Źródło zasilania
Ilość torów
Sygnał wejściowy
Szerokość obudowy
Zasilanie pętli wejściowej
Obsługa HART

Opisy produktu

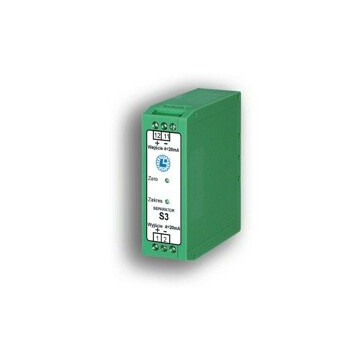

DWUPRZEWODOWY SEPARATOR OBWODÓW TYP S3
Separator obwodów z translacją dowolny standard na pętla 4..20mA

PRZEZNACZENIE:

Separator S3 jest przeznaczony do galwanicznego oddzielenia wejściowego sygnału napięciowego lub prądowego od dwuprzewodowego obwodu wyjściowego 4…20mA.
Dowolny standardowy sygnał: 0...5mA, 0...20mA, 4...20mA, 0...5V, 0...10V, 1...5V po oddzieleniu galwanicznym może być zamieniony na sygnał prądowy 4...20mA. Prądowy sygnał wyjściowy może być zamieniony na sygnał napięciowy na wzorcowej rezystancji obciążenia. Typowym zastosowaniem separatora S3 jest oddzielenie galwaniczne obwodów zainstalowanych na obiekcie (np. przetwornik pomiarowy, pozycjoner) od części centralnej (sterownik, regulator, rejestrator, wskaźnik, system zbierania danych). Stosowanie separatora pozwala zmniejszyć wpływy zakłóceń obiektowych na pracę części centralnej.
Użytkownik ma możliwość korekcji początku i szerokości zakresu potencjometrami ZERO oraz ZAKRES dostępnymi poprzez otwory w płycie czołowej separatora.
Użytkownik ma również możliwość kontroli prądu wejściowego oraz wyjściowego poprzez podłączenie amperomierza.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy: dowolny standard : 0(4)...20mA0...5mA, 0...10V, 1...5V
Rezystancja wejściowa wejście 0(4)...20mA: 50Ω
Rezystancja wejściowa wejście 0(1)...5mA: 200Ω
Rezystancja wejściowa wejścia napięciowe: ≥100kΩ
Sygnał wyjściowy: pętla prądowa 4...20mA zasilana z zewnątrz napięciem Uz
Napięcie zasilania obwodu wyjściowego Uz: 9...36V
Rezystancja obciążenia - max 750Ω dla Uz=24V Robc=(Uz-9V)/20mA [kΩ]
Klasa: 0,15%
Nieliniowość: ±0,05%
Błąd od zmian rezystancji obciążenia i napięcia Uz: ±0,05%
Dryft temperaturowy: ±0,01%/°C
Stała czasowa: 0,1s (lub wg zamówienia w zakresie 0,05...1s)
Obudowa IP40 na listwę TS35 i TS32: o szerokości 22,5mm
Warunki użytkowania: -20 ÷ +60ºC, wilgotność ≤85%
Współczynnik MTBF (średni czas, w którym urządzenie może działać bez przerwy bezawaryjnie) dla separatorów typ S3, S3-L2 i separatorów-powielaczy typ S2-L2p wynosi 300 000 godzin

SPOSÓB ZAMAWIANIA:

S3 - zakres wejścia (1...7)
1: 0...5mA
2: 0...20mA
3: 4...20mA
4: 0...5V
5: 0...10V
6: 1...5V
7: inny (nietypowy)

Przykład zamówienia: Dwuprzewodowy separator, wejście 0...5mA typ S3 - 1
