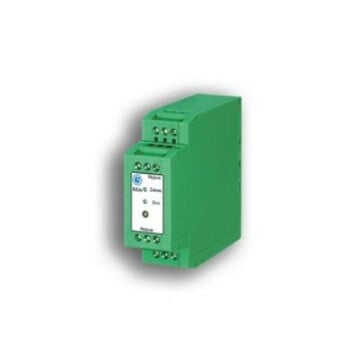

SEPARATOR UNIWERSALNY DWUTOROWY TYP S2Us-L2

S2Us–L2 - Dwutorowy Separator obwodów z translacją dowolny standard na dowolny standard
Sygnały wejściowe i wyjściowe ustawiane przełącznikami kodowymi
Możliwość zasilenia wejściowej pętli 4...20mA z przetwornikiem dwuprzewodowym
Pełna separacja galwaniczna obwodów: wejściowych , wyjściowych oraz zasilania


PRZEZNACZENIE:

Separator S2Us-L2 pełni funkcję uniwersalnego separatora z ustawianymi przez użytkownika standardami sygnału wejściowego i wyjściowego. Posiada on dwa niezależne, odseparowane tory pomiarowe. Ustawienia standardów wejścia i wyjścia 0÷20mA, 4÷20mA, 0÷10V w każdym z kanałów wykonuje się za pomocą dwóch przełączników kodowych P1, P2, P3, P4 umieszczonych wewnątrz obudowy.
Typowym zastosowaniem separatora jest galwaniczne oddzielenie obwodów pomiarowych zainstalowanych na obiekcie od części centralnej. Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne).
Zamiana dowolnego sygnału wejściowego na dowolny sygnał wyjściowy ułatwia dopasowanie do siebie urządzeń pracujących w różnych standardach.
Ustawienia standardu wejściowego i wyjściowego wykonuje się przestawiając dźwignie przełączników kodowych dla każdego toru oddzielnie.
Kalibrację początku zakresu „zero” oraz przyrostu zakresowego „zakres” wykonuje się w granicach około ±7% potencjometrami dostępnymi po wysunięciu separatora z obudowy.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy: standardowo 0(4)...20mA, 0...10V
Rezystancja wejściowa: wejścia prądowe - 50Ω, wejścia napięciowe - ≥100kΩ,
Zasilanie wejściowej pętli prądowej 4...20mA: 16Vdc / 20 mA
Sygnał wyjściowy: standardowo 0(4)...20mA, 0...10V
Rezystancja obciążenia Robc: wyjścia prądowe - max 750Ω, wyjścia napięciowe - ≥2kΩ
Napięcie zasilania: 21...28V dc / 60mA na 1 tor
Klasa: 0,2 %
Nieliniowość: ±0,05 %
Dryft temperaturowy: ±0,015 % / ºC
Błąd od zmian napięcia zasilania oraz Robc: ±0,02%
Separacja galwaniczna: 1,5kV 50Hz między wszystkimi obwodami
Stała czasowa: 0,2s lub inna wg uzgodnienia
Obudowa listwowa: 22,5 x 99 x 114,5 mm
Stopień ochrony: IP40
Sposób mocowania: na szynę TS35
Warunki pracy: temperatura otoczenia -5...+55ºC
Wilgotność: 85%
Wymagania bezpieczeństwa: PN-EN 61010-1:2002
Wymagania EMC: PN-EN 61000-6-1, PN-EN 61000-6-3

SPOSÓB ZAMAWIANIA:
Separator ustawialny dwutorowy typ S2Us-L2
