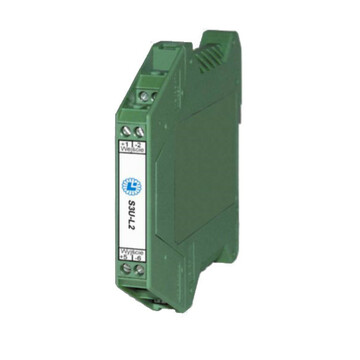

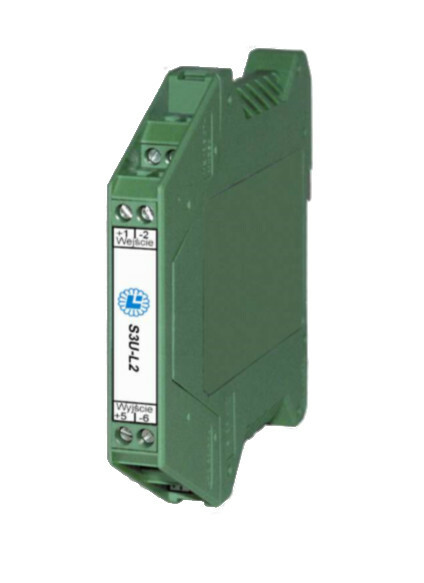

S3US-L2

DWUPRZEWODOWY UNIWERSALNY SEPARATOR SYGNAŁÓW typ S3Us-L2

Jeden lub dwa niezależne tory w jednej obudowie o szerokości 12,5mm
Standard sygnału wejściowego 0...20mA, 4...20mA, 0...10V ustawiany przełącznikiem kodowym
Sterowanie wyjściowej pętli prądowej 4...20mA
Pełna separacja galwaniczna obwodów

PRZEZNACZENIE:

Separator S3Us-L2 pełni funkcję uniwersalnego, dwuprzewodowego separatora z ustawianymi przez użytkownika standardami wejścia 0...20, 4...20mA, 0...10V. Separator posiada dwa niezależne tory pomiarowe. Ustawienia standardu wejścia dokonuje się za pomocą przełącznika dwupozycyjnego (oddzielny przełącznik dla każdego toru) dostępnego po wysunięciu separatora z obudowy. Sygnał wejściowy po oddzieleniu galwanicznym steruje wyjściową pętlą prądową 4...20mA zasilaną zewnętrznym napięciem Uz. Typowym zastosowaniem jest galwaniczne oddzielenie obwodu wejściowego współpracującego z przetwornikiem pomiarowym zainstalowanym na obiekcie od części centralnej (sterownik, regulator itp.). Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne).

USTAWIENIE STANDARDÓW:

Ustawienia standardu wejściowego 0...20mA, 4...20mA, 0...10V wykonuje się przestawiając dźwignie przełączników kodowych wewnątrz obudowy wg tabeli 1.
Kalibrację początku zakresu oraz przyrostu zakresowego wykonuje się w granicach ±8% potencjometrami „ZERO 1”, „ZERO 2”, „ZAKRES 1”, „ZAKRES 2” dostępnymi po wysunięciu separatora z obudowy.
Na żądanie mogą być ustawione inne sygnały wejściowe.

PODSTAWOWE DANE TECHNICZNE:

Sygnał wejściowy - 0(4)...20mA, 0..10V przełączane przełącznikiem kodowym
Rezystancja wejściowa wejścia prądowe: 50Ω
Rezystancja wejściowa wejścia napięciowe: ≥100k Ω
Sygnał wyjściowy: pętla prądowa zasilana z zewnątrz napięciem Uz
Napięcie zasilanie wyjścia: Uz - 9...36V
Rezystancja obciążenia: max 750W dla Uz=24V Robc=(Uz-9V)/20mA
Klasa: 0,15%
Nieliniowość: ±0,05%
Błąd od zmian Uz oraz rezystancji obciążenia: ±0,05%
Dryft temperaturowy: ±0,01 % / ºC
Separacja galwaniczna: 2kV, 50Hz lub równoważne DC między wszystkimi obwodami
Stała czasowa: 0,1s (lub wg zamówienia w zakresie 0,01...1s)
Obudowa: listwowa IP40 o szerokości 22,5mm
Sposób mocowania: na listwę TS35 oraz TS32
Temperatura otoczenia: -20...+60°C, wilgotność ≤ 85%
Atmosfera otoczenia: brak pyłów i gazów agresywnych

SPOSÓB ZAMAWIANIA:

Listwowy separator uniwersalny dwukanałowy typ S3Us-L2
