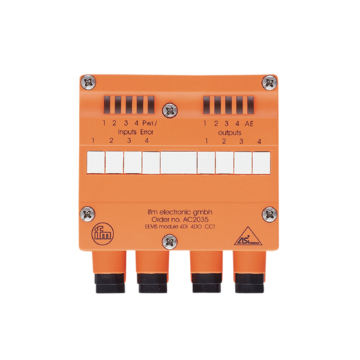

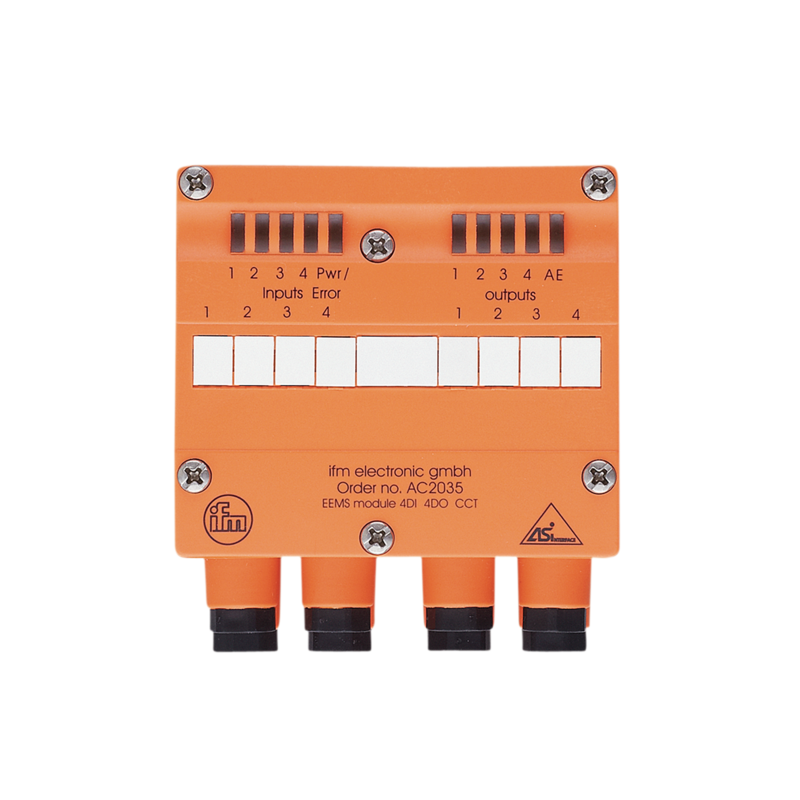

AC2035
Moduł AS-i Universalny, liczba wejść binarnych: 4; liczba wyjść binarnych: 4, IP 65, waga 317g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż i podłączanie instalacji przewodowej
- Do podłączania czujników i aktuatorów z wlotem kablowym
- Połączenie przez zaciski klatkowe
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
| Aplikacja | ||
|---|---|---|
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 230 | |
| Maks. całkowity prąd obciążenia [A] | 4 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 4 | |
| Wejścia | ||
| Liczba wejść binarnych | 4 | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 20...30 | |
| Maksymalna obciążalność wejść łącznie [mA] | 200 | |
| Prąd wejściowy Wysoki [mA] | > 5 | |
| Prąd wejściowy Niski [mA] | < 3 | |
| Poziom przełączania Wysoki [V] | > 10 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 4 | |
| Podłaczenie | PNP | |
| Zakres napięcia DC [V] | 24; (do PELV) | |
| Maks. prąd obciążenia na wyjście [mA] | 1000; (DC-12 / DC-13) | |
| Zabezpieczenie przed zwarciem | tak | |
| Separacja galwaniczna | tak | |
| Wyjścia zasilania aktuatora | AUX | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| Klasyfikacja AS-i | ||
| AS-i profil | S-7.F.F | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | F.F | |
| Dane mechaniczne | ||
| Waga [g] | 317 | |
| Typ montażu | Interfejs AS-i dla dolnych części FC-E lub SC | |
| Materiał | PA 6-GF30; stal nierdzewna (1.4305 / 303) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Funkcja | LED, kolor żółty | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Uwagi | ||
| Uwagi | Wejścia i wyjścia muszą być odizolowane galwanicznie. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| zaciski klatkowe: | ||
