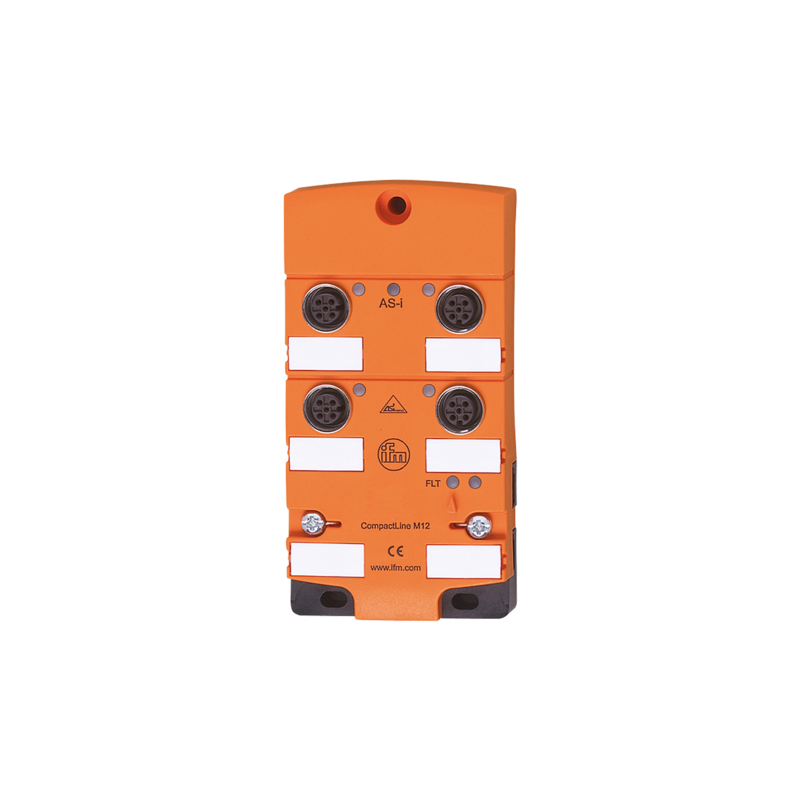

AC2485
Moduł AS-i CompactLine, waga 288,5g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Aplikacja | ||
|---|---|---|
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 220 | |
| Maks. całkowity prąd obciążenia [A] | 4 | |
| Dodatkowe zasilanie [V] | 10...30 DC; (AUX) | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 4000; (AUX) | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Liczba wejść binarnych | 2 | |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 20...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 180 | |
| Graniczna obciążalność prądowa wejścia [mA] | 15 | |
| Prąd wejściowy Wysoki [mA] | 6...10 | |
| Prąd wejściowy Niski [mA] | 0...2 | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 2 | |
| Podłaczenie | PNP | |
| Zakres napięcia DC [V] | 10...30; (AUX) | |
| Maks. prąd obciążenia na wyjście [mA] | 2000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1)) | |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 4 | |
| Zabezpieczenie przed zwarciem | tak | |
| Separacja galwaniczna | tak | |
| Wyjścia zasilania aktuatora | AUX | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -25...80 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 67; (gdy używane są kable płaskie E7400x / E7401x) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 62026-2 | ||
| EN 50581 | ||
| MTTF [lata] | 251 | |
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | możliwe adresowanie poprzez IR | |
| Rozszerzony tryb adresowania | tak | |
| AS-i profil | S-B.A.E | |
| Konfiguracja AS-i E_A [hex] | B | |
| AS-i_ID_kod [hex] | A.E | |
| Certyfikat AS-i | 128501 | |
| Dane mechaniczne | ||
| Waga [g] | 288,5 | |
| Typ montażu | bezpośrednie podłączenie do płaskiego kabla AS-i | |
| Wymiary [mm] | 118,2 x 60 x 27 | |
| Materiał | PA; Gniazdo: stal nierdzewna (1.4404 / 316L); wkładki gwintowane w dolnej części: stal nierdzewna (1.4404 / 316L); O-ring: EPDM; śruby: stal nierdzewna (1.4578 / 316Cu); Styki nakłuwające: CuSn6 niklowane i cynowane | |
| Materiał uszczelnienia | EPDM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty I1...I2, O1...O2 | |
| działanie | LED, kolor zielony AS-i, AUX | |
| Błąd | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Tulejki ze stali nierdzewnej, do montażu w przypadku dużego obciążenia mechanicznego, E70402 | |
| Uwagi | ||
| Uwagi | Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: I-, I+, I1, I2 Piny są połączone elektrycznie z przewodem AS-i. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Wejścia | ||
| Konektor: M12; kodowanie: A; uszczelnienie: EPDM | ||
| Połączenie elektryczne - Wyjścia | ||
| Konektor: M12; kodowanie: A; uszczelnienie: EPDM | ||
