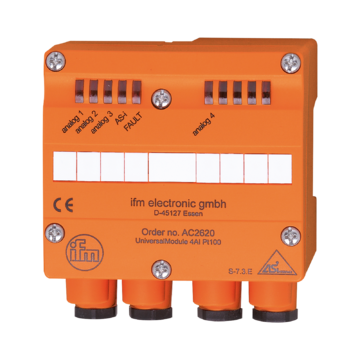

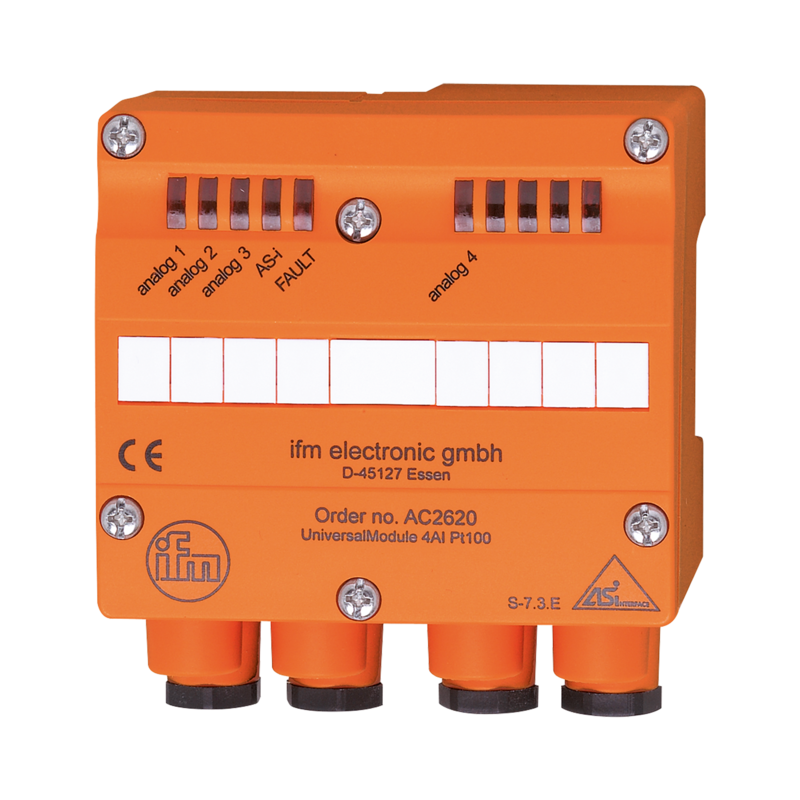

AC2620
Moduł AS-i Universalny, liczba wejść Pt100: 4, IP 65, waga 299g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż i podłączanie instalacji przewodowej
- Do podłączania czujników i aktuatorów z wlotem kablowym
- Połączenie przez zaciski klatkowe
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wejść Pt100: 4 | |
| Zakres pomiarowy [°C] | -200...850 | |
| Aplikacja | ||
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 80 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść Pt100: 4 | |
| Wejścia | ||
| Liczba wejść Pt100 | 4 | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 18...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 20 | |
| Liczba wejść analogowych | podłączenie czujników 2- i 3-przewodowych | |
| Rozdzielczość wejścia analogowego | 16 bit / 0,1 °C | |
| Wyjścia | ||
| Rozdzielczość wyjścia analogowego | 16 bit / 0,1 °C | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [°C] | -200...850 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...70 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| MTTF [lata] | 150 | |
| Klasyfikacja AS-i | ||
| AS-i profil | S-7.3.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.E | |
| Dane mechaniczne | ||
| Waga [g] | 299 | |
| Typ montażu | Interfejs AS-i do dolnej części FC | |
| Materiał | PBT | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| sygnał analogowy | LED, kolor żółty Kanały AI1…AI4 | |
| działanie | LED, kolor zielony AS-i | |
| Błąd | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski klatkowe: | |
