AC2923

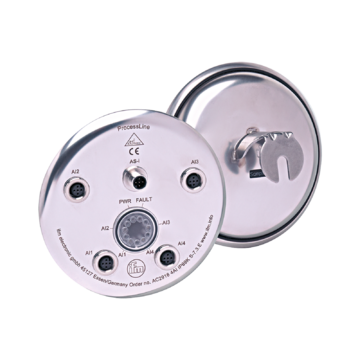

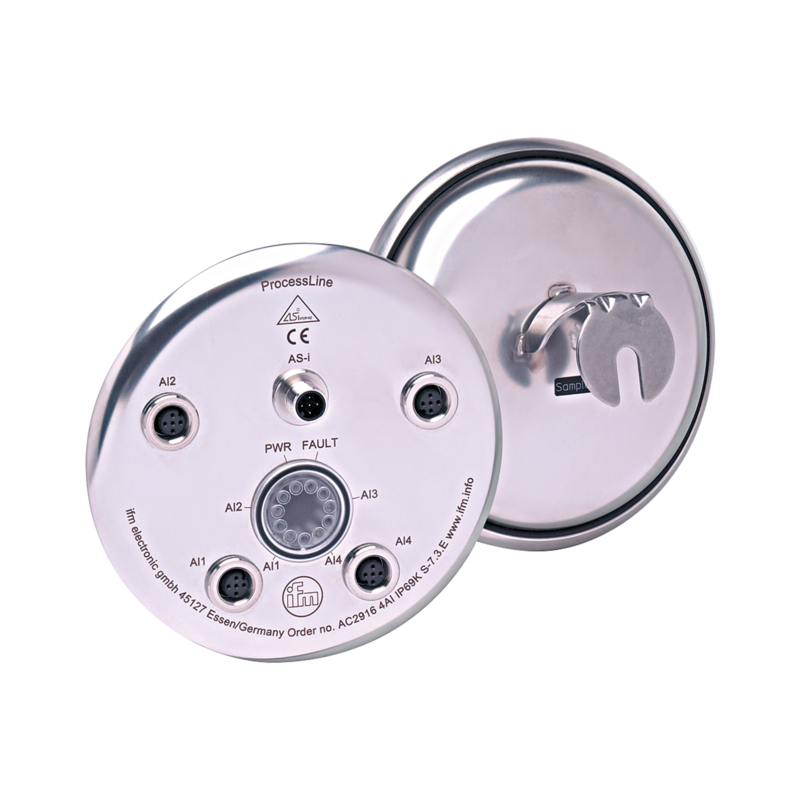

Moduł wejściowy AS-i input module, fi 137,3 / L = 80 mm. ProcessLine 4AI C IP69K. Konektor. IP 68. IP 69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Opracowane specjalnie do użytku w obszarach mokrych w przemyśle spożywczym
- Higieniczna konstrukcja bez narożników i krawędzi
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
| Aplikacja | ||
|---|---|---|
| Aplikacja | strefy aseptyczne i wilgotne w przemyśle spożywczym | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 450 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść analogowych: 4 | |
| Wejścia | ||
| Zasilanie wejść | AS-i | |
| Liczba wejść analogowych | 4; (podłączenie czujników 2-, 3- i 4-przewodowych) | |
| Wejście analogowe (prądowe) [mA] | 4...20 | |
| Maksymalny spadek napięcia na elemencie przy zasilaniu znamionowym [V] | 10 | |
| Rozdzielczość wejścia analogowego | 1 bit = 1 µA | |
| Precyzyjne wejście analogowe [%] | 0,5 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -5...70 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 62026-2 | ||
| EN 61000-6-2 | ||
| MTTF [lata] | 98 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.E | |
| Certyfikat AS-i | 101108 | |
| Dane mechaniczne | ||
| Waga [g] | 625 | |
| Wymiary [mm] | Ø 137,3 / L = 80 | |
| Materiał | tuleja gwintowana: stal nierdzewna (1.4404 / 316L); PC; O-ring: EPDM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| sygnał analogowy | LED, kolor żółty Kanały AI1...AI4 | |
| działanie | LED, kolor zielony AS-i | |
| Błąd | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Podłączenie modułu | M12 | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Osłona: M12, E70297 Konektor kabla płaskiego wypierający izolację:, E70454 klucz dynamometryczny:, E70390 Konektor kabla płaskiego wypierający izolację:, E70453 |
|
| Uwagi | ||
| Uwagi | Gdy czujniki i siłowniki są zasilane z AS-i, obciążenie nie może przekraczać maksymalnie 380 mA. Obciążenie dla pojedynczego przyłącza czujnika nie może przekraczać 200 mA. Podczas podłączania czujnika 2-przewodowego lub 3-przewodowego bez własnego zasilania musi istnieć zewnętrzne połączenie między stykiem 3 a stykiem 4. Wejścia (piny 2 i 4) są elektrycznie oddzielone i nie mają połączenia z AS-i. Zasilanie czujnika (pin 1i 3) jest galwanicznie połączone z AS-i. MEW = % wartości końcowej zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - AS-i | ||
| Konektor: 1 x M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm | ||
| Połączenie elektryczne - Przyłącze procesowe | ||
| Konektor: 4 x M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm | ||
