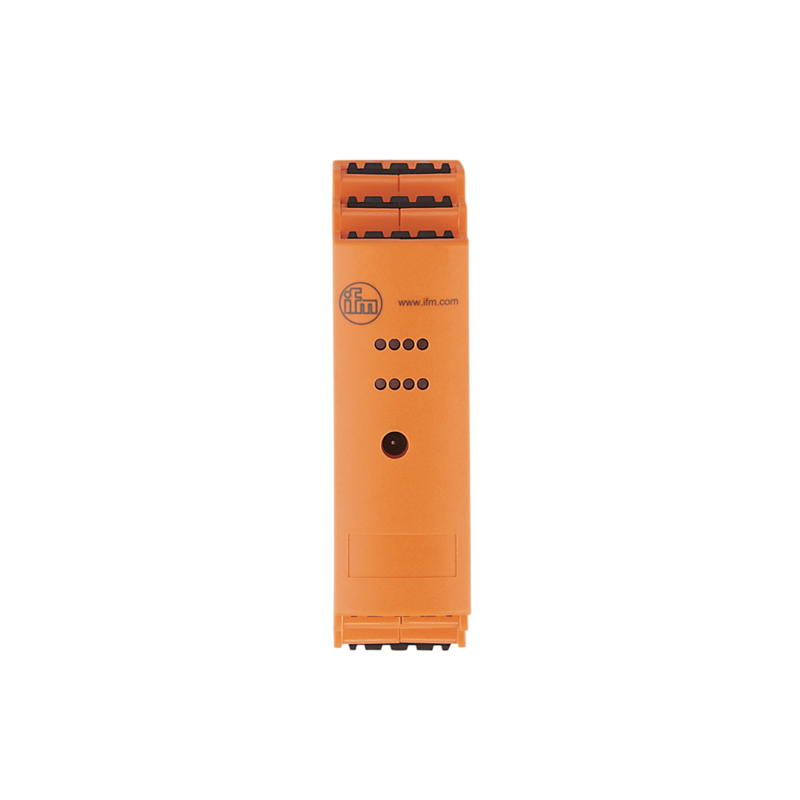

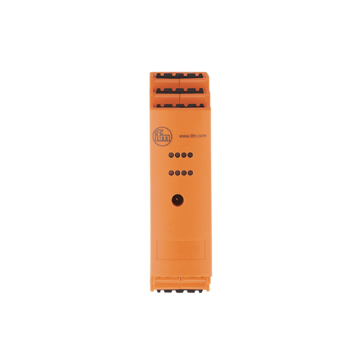

AC3217
Moduł AS-i do zabudowy w szafie sterowniczej, Liczba wejść analogowych: 4, waga 198,5g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do stosowania w szafach sterowniczych
- Łatwe i szybkie podłączanie przewodów za pomocą zacisków sprężynowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Podwójne zaciski do przelotowych połączeń zasilających
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i pracy
| Aplikacja | ||
|---|---|---|
| Aplikacja | Do zabudowy w szafie sterowniczej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 157 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Dodatkowe zasilanie [V] | 20...30 DC; (AUX) | |
| Dodatkowe zasilanie | opcjonalnie | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 550; (AUX) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść analogowych: 4 | |
| Wejścia | ||
| Zasilanie wejść | AS-i / AUX | |
| Zasilanie [V] | 18...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 100 | |
| Liczba wejść analogowych | 4; (podłączenie czujników 2-, 3- i 4-przewodowych) | |
| Wejścia analogowe (napięciowe) [V] | 0...10 | |
| Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | nie | |
| Rozdzielczość wejścia analogowego | 16 bit (1 bit = 1 mV) | |
| Precyzyjne wejście analogowe [%] | 0,5 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...70 | |
| Temperatura składowania [°C] | -20...85 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 | |
| Stopień zabrudzenia | 2 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.E | |
| Dane mechaniczne | ||
| Waga [g] | 198,5 | |
| Typ montażu | Montaż na szynie DIN | |
| Materiał | PC-GF20 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| sygnał analogowy | LED, kolor żółty Kanały AI1...AI4 | |
| diagnoza | LED, kolor żółty | |
| działanie | LED, kolor zielony AS-i, AUX | |
| Błąd | LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | Konektor Combicon | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | nagłówki pinów: 4 x ; Odstęp: 5,0 mm | |
