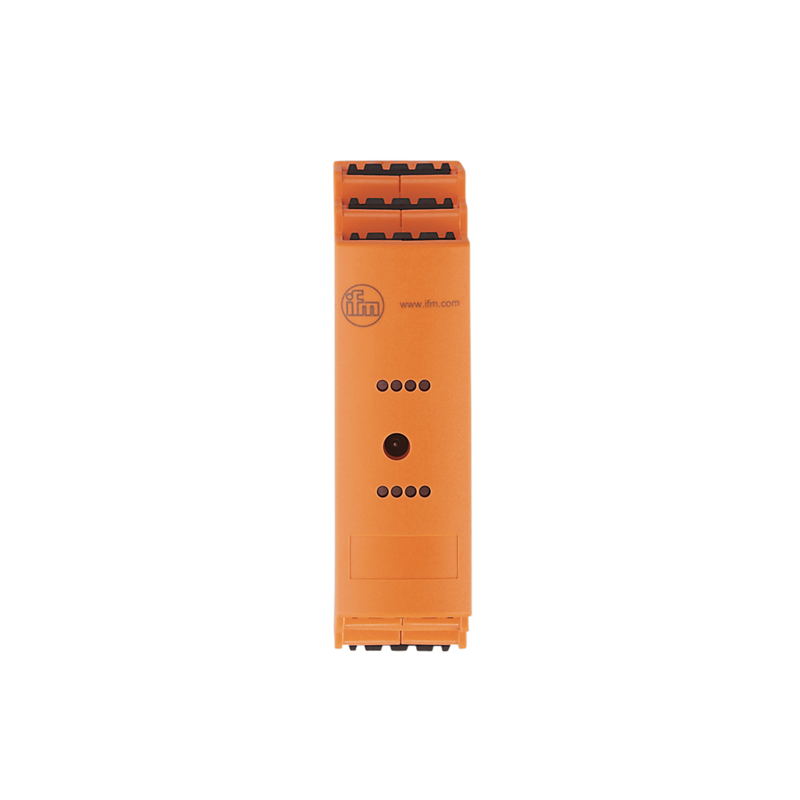

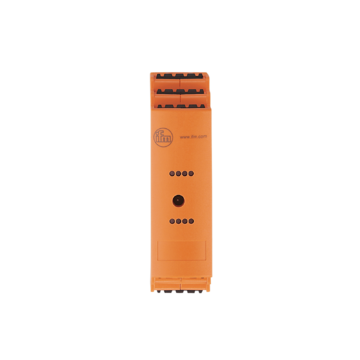

AC3218
Moduł AS-i do zabudowy w szafie sterowniczej, Liczba wyjść analogowych: 4, waga 202,1g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Aplikacja | ||
|---|---|---|
| Aplikacja | Do zabudowy w szafie sterowniczej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 157 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Dodatkowe zasilanie [V] | 20...30 DC; (AUX) | |
| Dodatkowe zasilanie | opcjonalnie | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 550; (AUX) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 4 | |
| Wyjścia | ||
| Liczba wyjść analogowych | 4; (podłączenie aktuatora 2 lub 4-przewodowego) | |
| Analogowe wyjście prądowe [mA] | 0...20 | |
| Maks. obciążenie [Ω] | 600 | |
| Maksymalny spadek napięcia na elemencie dla prądu znamionowego. [V] | 10 | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Rozdzielczość wyjścia analogowego | 16 (1 bit = 1 µA) | |
| Wyjścia zasilania aktuatora | AS-i / AUX | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...70 | |
| Temperatura składowania [°C] | -25...75 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 | |
| Stopień zabrudzenia | 2 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.6 | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.6 | |
| Dane mechaniczne | ||
| Waga [g] | 202,1 | |
| Typ montażu | Montaż na szynie DIN | |
| Materiał | PC-GF20 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| sygnał analogowy | LED, kolor żółty Kanały AO1...AO4 | |
| diagnoza | LED, kolor żółty | |
| działanie | LED, kolor zielony AS-i, AUX | |
| Błąd | LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | Konektor Combicon | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | nagłówki pinów: 4 x ; Odstęp: 5,0 mm | |
