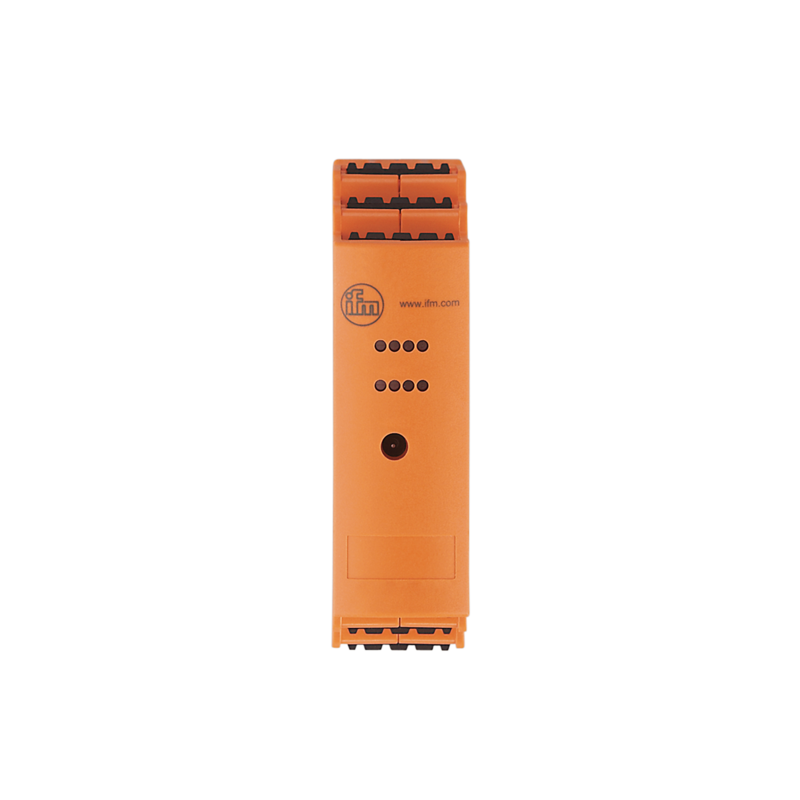

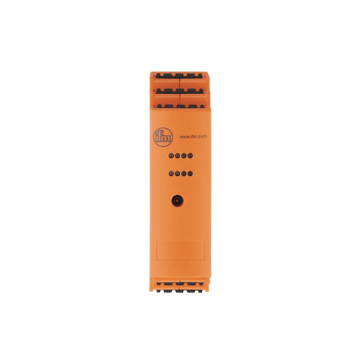

AC3222
Moduł AS-i do zabudowy w szafie sterowniczej, Liczba wejść Pt100: 4, waga 196,45g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wejść Pt100: 4 | |
| Zakres pomiarowy [°C] | -200...850 | |
| Aplikacja | ||
| Aplikacja | Do zabudowy w szafie sterowniczej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 80 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść Pt100: 4 | |
| Wejścia | ||
| Liczba wejść Pt100 | 4 | |
| Zasilanie wejść | AS-i | |
| Liczba wejść analogowych | $Anschluss_von_2_und_4_Draht_Sensoren | |
| Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | tak | |
| Rozdzielczość wejścia analogowego | 16 bit / 0,1 °C | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [°C] | -200...850 | |
| Dokładność / odchylenie | ||
| Dokładność | ± 0,2 °C (-200 °C)...± 2 °C (800 °C) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...70 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 | |
| Stopień zabrudzenia | 2 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.E | |
| Certyfikat AS-i | 129901 | |
| Dane mechaniczne | ||
| Waga [g] | 196,45 | |
| Typ montażu | Montaż na szynie DIN | |
| Materiał | PC-GF20 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| sygnał analogowy | LED, kolor żółty Kanały AI1...AI4 | |
| działanie | LED, kolor zielony AS-i | |
| Błąd | LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | Konektor Combicon | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | nagłówki pinów: 4 x ; Odstęp: 5,0 mm | |
