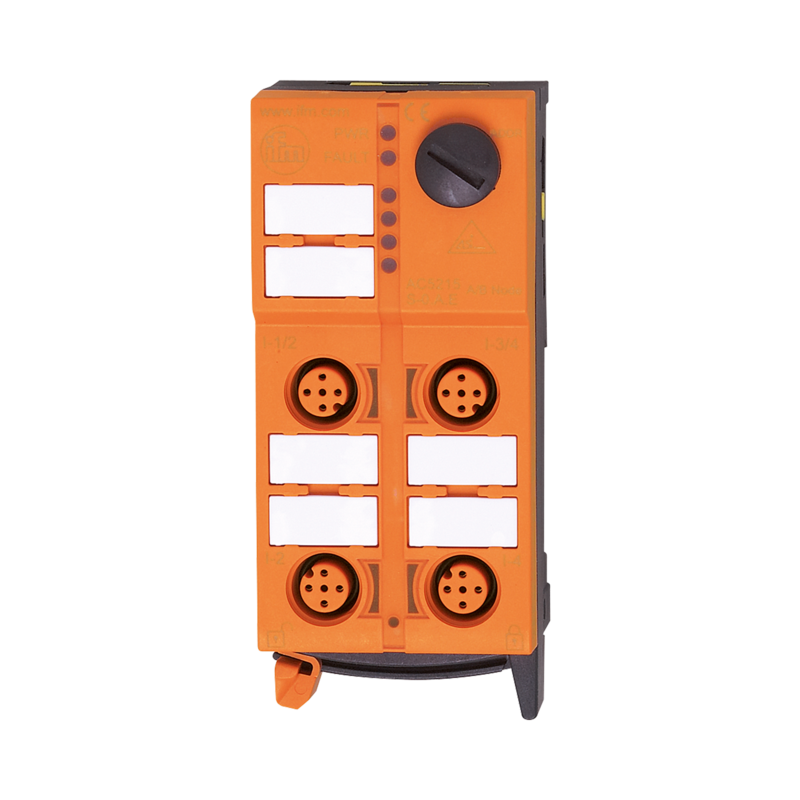

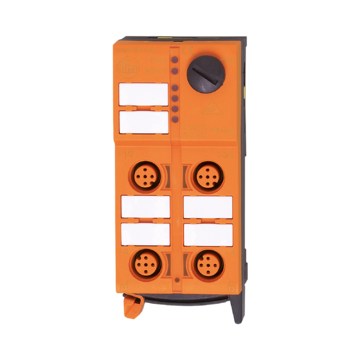

AC507A

Moduł AS-i ClassicLine z technologią szybkiego montażu, Liczba wejść binarnych: 2, Liczba wyjść binarnych: 2, IP 50, waga 241g

AC507A

186,00 €

228,78 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent

Opisy produktu

  • Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
  • Trzy kierunki kabla płaskiego do wyboru
  • Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
  • Do zastosowań w strefach niebezpiecznych
  • Wytrzymałe konektory M12 do podłączania czujników i aktuatorów

Aplikacja
Aplikacja Moduł AS-i ATEX
Dane elektryczne
Napięcie zasilania [V] 26,5...31,6 DC
Maks. pobór prądu z sieci AS-i [mA] 150
Maks. całkowity prąd obciążenia [A] 4
Zintegrowana funkcja Watchdog tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wejść binarnych: 2; Liczba wyjść binarnych: 2
Wejścia
Liczba wejść binarnych 2
Obwód wejść binarnych PNP
Zasilanie wejść AS-i
Zasilanie [V] 18...30; (poprzez płaski kabel)
Maksymalna obciążalność wejść łącznie [mA] 100
Prąd wejściowy Wysoki [mA] 6...10
Prąd wejściowy Niski [mA] 0...2
Poziom przełączania Wysoki [V] > 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowo tak
Wyjścia
Liczba wyjść binarnych 2
Podłaczenie PNP
Zakres napięcia DC [V] 15...30; (do PELV; poprzez płaski kabel)
Maks. prąd obciążenia na wyjście [mA] 2000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 40 W (IEC 60947-5-1))
Zabezpieczenie przed zwarciem tak
Separacja galwaniczna tak
Warunki pracy
Temperatura otoczenia [°C] -10...50
Ochrona IP 50
Testy / dopuszczenia
Oznaczenie ATEX II 3D Ex tc IIIB T80°C Dc X IP50
EMC
EN 50295
IEC 61000-6-2
MTTF [lata] 188
Klasyfikacja AS-i
Wersja AS-i 2.11; 3.0
Adresowanie AS-i wtyk do adresowania
Rozszerzony tryb adresowania nie
AS-i profil S-3.0.E
Konfiguracja AS-i E_A [hex] 3
AS-i_ID_kod [hex] 0.E
Certyfikat AS-i w przygotowaniu tak
Dane mechaniczne
Waga [g] 241
Typ montażu bezpośrednie podłączenie do płaskiego kabla AS-i
Materiał PA; Styki nakłuwające: CuSn6 niklowane i cynowane
Wyświetlacze / elementy robocze
Wyświetlacz
działanie LED, kolor zielony
Błąd LED, kolor czerwony
Funkcja LED, kolor żółty
Połączenie elektryczne
Podłączenie modułu Kabel płaski
Akcesoria
Dostarczane elementy część dolna
Akcesoria (opcjonalne) Osłona: M12, E73004
obudowa ochronna:, E7000A
Uwagi
Uwagi Należy zastosować ochronę mechaniczną.
W innym przypadku urządzenie musi zostać zamontowane razem z obudową ochroną (E7000A).
Wejścia i wyjścia muszą być odizolowane galwanicznie.
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
I-, I+, I1, I2
Piny są połączone elektrycznie z przewodem AS-i.
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje
Połączenie elektryczne - Wejścia
Konektor: M12; kodowanie: A
Połączenie elektryczne - Wyjścia
Podłączenie Konektor: M12; kodowanie: A
