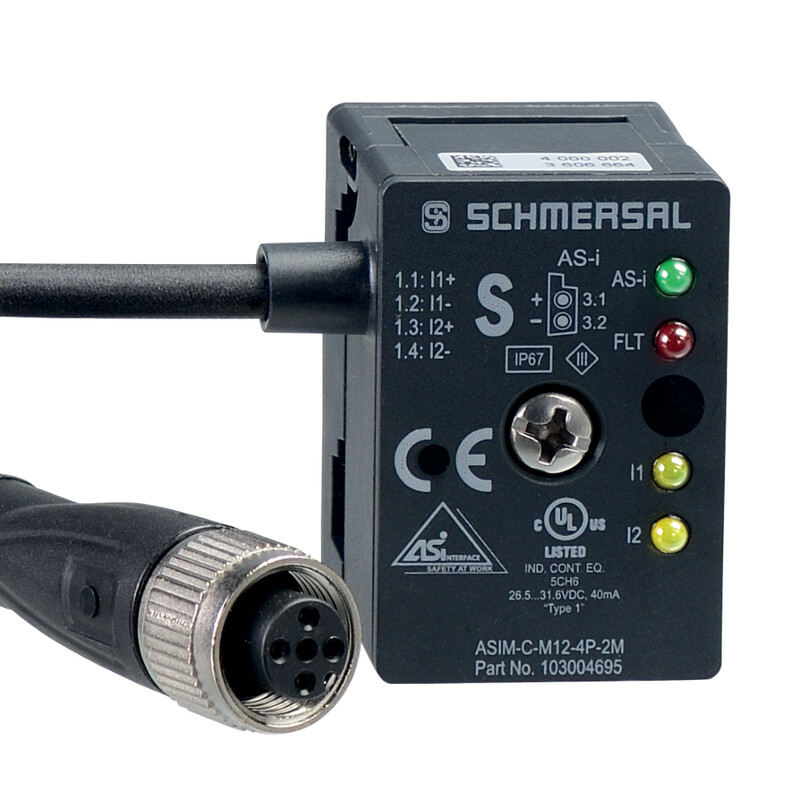

ASIM-C-M12-4P-2M - 103004695
Moduł wejść bezpieczeństwa Schmersal do 2 zestyków NC, kompaktowa konstrukcja IP67, kabel 2 m PUR, konektor M12 4-polowy, napięcie 26,5-31,6 VDC, status LED, przeznaczony do AS-Interface.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ASIM-C-M12-4P-2M 103004695
- Kompaktowy moduł wejść bezpieczeństwa
- Zintegrowany w dystrybutorze pasywnym
- dla dwóch bezpotencjałowych zestyków NC
- Klasa ochrony IP67
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | ASIM-C-M12-4P-2M | |
| Numer artykułu (Numer katalogowy) | 103004695 | |
| EAN (European Article Number) | 4030661441054 | |
| eCl@ss number, version 12.0 | 27-24-26-04 | |
| eCl@ss number, version 11.0 | 27-24-26-04 | |
| Numer eCl@ss, wersja 9.0 | 27-24-26-04 | |
| ETIM number, version 7.0 | EC001599 | |
| ETIM number, version 6.0 | EC001599 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN 50295,EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne | |
| Czas reakcji, maksimum | 1 ms | |
| Czas trwania zagrożenia, maksimum | 5 ms | |
| Ciężar brutto | 137 g | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 62061 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 2 m | |
| Konektor | Gniazdo, M12, 4-pol., kodowanie typu A | |
| Materiał kabla | Poliuretan PUR | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 27,7 mm | |
| Wysokość | 40,5 mm | |
| Głębokość | 22 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -20 ... +60 °C | |
| Storage and transport temperature | -25 ... +80 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 57 Hz, amplituda 0,75 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 26,5 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 90 mA | |
| Electrical data - AS-Interface specification | ||
| Wersja AS-i | V 3.0 | |
| Profil AS-i | S-0.B.F.0 | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 | Brak funkcji | |
| Wyjścia AS-i, DO 1 ... DO 3 | Brak funkcji | |
| Bity parametru AS-i, P0 | Kontrola komunikacji AS-i | |
| Bity parametru AS-i, P1 ... P3 | Nieużywane | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF) | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona dioda LED: Zasilanie AS-i / adres urządzenia podległego = 0,(2) Czerwona dioda LED: Błąd komunikacji AS-i / adres urządzenia podległego = 0,(3) żółta dioda LED: I1 = Stan wejścia bezpieczeństwa 1,(4) żółta dioda LED: I2 = Stan wejścia bezpieczeństwa 2,(5) żółta dioda LED: - | |
