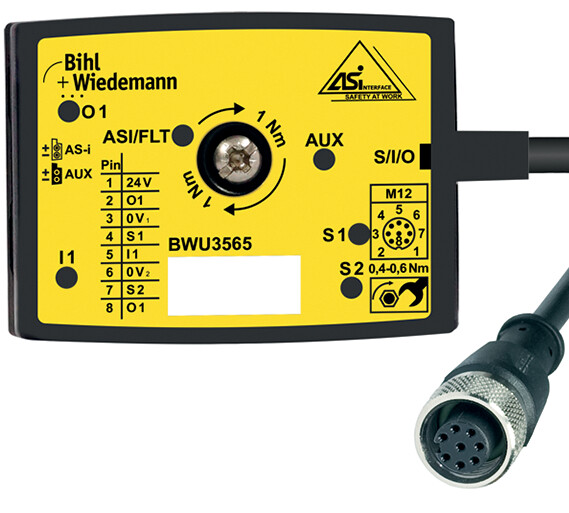

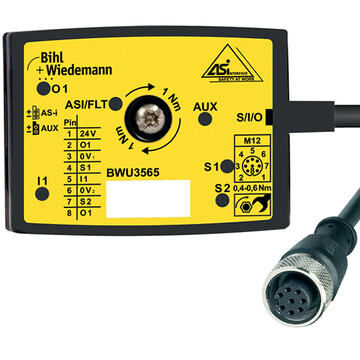

BWU3565 - 103016677

Rozdzielacz AS-i Schmersal do systemów bezpieczeństwa, 2 wejścia OSSD, 1 wyjście cyfrowe, kabel M12 1 m, IP67, napięcie 24 VDC, kompaktowa obudowa, montaż kablowy, wskaźnik LED.


Dodaj do porównania Usuń z porównania

121,20 €

149,08 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BWU3565 103016677

  • Możliwość stosowania w przypadku AZM 400
  • Bezpieczny aktywny rozdzielacz AS-i
  • Przyłącza kabla profilowego AS-i & AUX
  • z 2 bezpiecznymi wejściami dla OSSD i jednym wyjściem cyfrowym nie spełniającym wymagań bezpieczeństwa
  • 8-polowych przewód przyłączeniowy M12 1 m
  • Klasa ochrony IP67
Klucz zamówieniowy
Oznaczenie typu produktu BWU3565
Numer artykułu (Numer katalogowy) 103016677
EAN (European Article Number) 4030661508917
eCl@ss number, version 12.0 27-24-26-04
eCl@ss number, version 11.0 27-24-26-04
Numer eCl@ss, wersja 9.0 27-24-26-04
ETIM number, version 7.0 EC001599
ETIM number, version 6.0 EC001599
Właściwości ogólne
Normy EN IEC 62026-2,EN IEC 62061,EN ISO 13849-1
Materiał obudowy Tworzywo
Czas reakcji, maksimum 11 ms
Ciężar brutto 140 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Zintegrowany wskaźnik, status Tak
Klasyfikacja
Normy, przepisy EN IEC 62061
Performance Level, up to e
Kategoria zgodnie z EN ISO 13849 4
Wartość PFH 5,18 x 10?? /h
Wartość PFD 6,19 x 10?7
Safety Integrity Level (SIL) 3
Żywotność 20 Rok(lata)
Mechanical data - Connection technique
Długość przewodu 1 m
Konektor Gniazdo kablowe M12, 8-pol., kodowanie typu A
Materiał kabla PUR
Dane mechaniczne - Wymiary
Szerokość 60 mm
Wysokość 45 mm
Głębokość 19 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -20 ... +60 °C
Storage and transport temperature -30 ... +85 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 0,5 mm
odporność na uderzenie 15 g / 11 ms
Dane elektryczne - Interfejs AS-i
Rated operating voltage 21,6 ... 31,6 VDC
AS-i Prąd roboczy, maksimum 60 mA
Electrical data - AS-Interface specification
Specyfikacja AS-i Safety-Slave
Wersja AS-i V 2.1
Profil AS-i S-7.B.F.1
Wejście AS-i, kanał 1 Bity danych DI 0/DI 1 = dynamiczna transmisja kodów
Wejście AS-i, kanał 2 Bity danych DI 2/DI 3 = dynamiczna transmisja kodów
Wyjścia AS-i, DO 0 Wyjście cyfrowe, sterowanie elektromagnesem
Wyjścia AS-i, DO 1 ... DO 3 Brak funkcji
Bity parametru AS-i, P0 Sterowanie Watch-Dog
Bity parametru AS-i, P1 Sygnał diagnostyczny urządzenie bezpieczeństwa (odwrócony)
Bity parametru AS-i, P2 ... P3 Brak funkcji
Uwaga (bity parametru AS-i) Ustaw wyjścia parametryzujące na "1111" (0xF)
Adres modułu wejściowego AS-i 0
Uwaga (adres modułu wejściowego AS-i) Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator
Dane elektryczne - Napięcie pomocnicze (Aux)
Operating voltage 24 VDC -15 % / +10 % (stabilised PELV power supply)
Rated operating voltage 24 VDC
Wskaźnik stanu
Uwaga (Wskaźnik stanu LED) (1) Zielona/czerwona dioda LED (dioda Duo LED AS-i):Zasilanie / błąd komunikacji / adres urządzenia podległego = 0 / wykryty błąd urządzeń peryferyjnych,(2) Zielona dioda LED: AUX-Power obecny,(3) żółta dioda LED: S1 = Stan wejścia bezpieczeństwa 1,(4) żółta dioda LED: S2 = Stan wejścia bezpieczeństwa 2,(5) Żółta dioda LED: I1 = Stan wejścia I1,(6) Żółta dioda LED: o1 = Stan wyjścia o1
Note
Note voltage AUX DC stabilised PELV power supply
