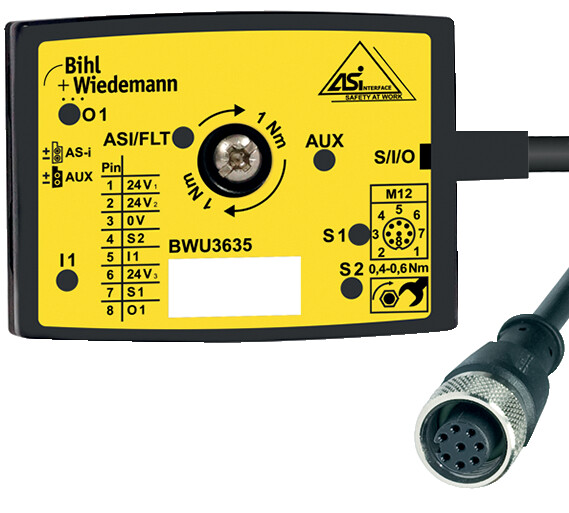

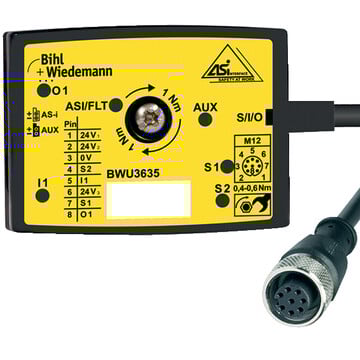

BWU3635 - 103016678
Rozdzielacz AS-i Schmersal do czujników bezpieczeństwa, 2 wejścia OSSD, 1 wyjście cyfrowe, kabel M12 1 m, IP67, napięcie 24 VDC, do CSS i RSS, status LED, montaż kablowy.
Parametry produktu
                    Czas dostawy gdy brak na magazynie

                                                                    2-4 tygodnie

                    Gwarancja

                                                                    24

                    Producent
                Opisy produktu
Najważniejsze parametry BWU3635 103016678
- Możliwość stosowania w przypadku czujników CSS i RSS oraz MZM 100, AZM 201, AZM 300, AZM40
 - Bezpieczny aktywny rozdzielacz AS-i
 - Przyłącza kabla profilowego AS-i & AUX
 - z 2 bezpiecznymi wejściami dla OSSD i jednym wyjściem cyfrowym nie spełniającym wymagań bezpieczeństwa
 - 8-polowych przewód przyłączeniowy M12 1 m
 - Klasa ochrony IP67

| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BWU3635 | |
| Numer artykułu (Numer katalogowy) | 103016678 | |
| EAN (European Article Number) | 4030661508924 | |
| eCl@ss number, version 12.0 | 27-24-26-04 | |
| eCl@ss number, version 11.0 | 27-24-26-04 | |
| Numer eCl@ss, wersja 9.0 | 27-24-26-04 | |
| ETIM number, version 7.0 | EC001599 | |
| ETIM number, version 6.0 | EC001599 | |
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN IEC 62061,EN ISO 13849-1 | |
| Materiał obudowy | Tworzywo | |
| Czas reakcji, maksimum | 11 ms | |
| Ciężar brutto | 141 g | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 62061 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 5,18 x 10?? /h | |
| Wartość PFD | 6,19 x 10?7 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Konektor | Gniazdo kablowe M12, 8-pol., kodowanie typu A | |
| Materiał kabla | PUR | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 60 mm | |
| Wysokość | 45 mm | |
| Głębokość | 19 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -20 ... +60 °C | |
| Storage and transport temperature | -30 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 0,5 mm | |
| odporność na uderzenie | 15 g / 11 ms | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 21,6 ... 31,6 VDC | |
| AS-i Prąd roboczy, maksimum | 60 mA | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 2.1 | |
| Profil AS-i | S-7.B.F.1 | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 | Wyjście cyfrowe, Sterowanie elektromagnesem | |
| Wyjścia AS-i, DO 1 ... DO 3 | Brak funkcji | |
| Bity parametru AS-i, P0 | Sterowanie Watch-Dog | |
| Bity parametru AS-i, P1 | Sygnał diagnostyczny urządzenie bezpieczeństwa (odwrócony) | |
| Bity parametru AS-i, P2 ... P3 | Brak funkcji | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF) | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Dane elektryczne - Napięcie pomocnicze (Aux) | ||
| Operating voltage | 24 VDC -15 % / +10 % (stabilised PELV power supply) | |
| Rated operating voltage | 24 VDC | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona/czerwona dioda LED (dioda Duo LED AS-i):Zasilanie / błąd komunikacji / adres urządzenia podległego = 0 / wykryty błąd urządzeń peryferyjnych,(2) Zielona dioda LED: AUX-Power obecny,(3) żółta dioda LED: S1 = Stan wejścia bezpieczeństwa 1,(4) żółta dioda LED: S2 = Stan wejścia bezpieczeństwa 2,(5) Żółta dioda LED: I1 = Stan wejścia I1,(6) Żółta dioda LED: o1 = Stan wyjścia o1 | |
| Note | ||
| Note voltage AUX DC | stabilised PELV power supply | |
