K24-STR-24..30VDC-10A - 195762
Zasilacze do AS-Interface firmy Pepprl+Fuchs, prąd wyjściowy 10 A
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

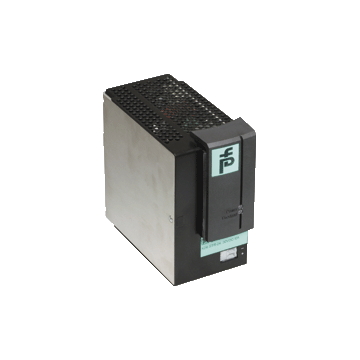

Najważniejsze parametry Power supply K24-STR-24..30VDC-10A
- 8 ... 10 A obciążenie wyjściowe
- Napięcie zasilania 230/115 V AC
- Odporny na zwarcie, odporny na przeciążenie i otwarty obwód
- Napięcie wyjściowe 24 ... 30 V DC, można regulować
- Wyświetlacz operacyjny LED
- Wskaźnik przeciążenia wyjścia LED
- SELV
- Nadaje się do zasilania AS-Interface w odsprzężeniu danych zintegrowanym z bramą
| Opis produktu |
|---|
| Zasilacz, od 24 do 30 V DC, 10 A. |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223176 | |
| Wskaźniki / środki operacyjne | ||
| Przeciążenie LED | Czerwona dioda LED świeci w przypadku przeciążenia, miga w trybie czkawki | |
| LED PWR | LED zielony | |
| Potencjometr | U góry: ograniczenie prądu wyjścia (zasłonięte zaślepką) Na dole: regulacja napięcia wyjścia |
|
| Specyfikacje elektryczne | ||
| Zabezpienie | 6,3 AT | |
| Współczynnik pojemności | około 0,6 (w zależności od napięcia wejściowego) | |
| Znamionowe napięcie robocze | 115/230 V AC (dla zakresu 115 V, zwora) Zakres: 93 do 132 V AC / 187 do 265 V AC |
|
| Znamionowy prąd roboczy | 4,0 A (115 V) 1,9 A (230 V) |
|
| Częstotliwość zasilania | 47 ... 63 Hz | |
| Wydajność | około 89 % | |
| Wyjście | ||
| Limit prądowy | około 12 A | |
| Napięcie | 30 V ± 1% Zakres regulacji 22,5 ... 29,5 V AC |
|
| Prąd | 0 ... 10 A | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 55011, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2 class A, EN 61000-3-3, EN 61010-1 | |
| Niskie napięcie | ||
| Dyrektywa 2014/35 / UE | EN 61010-1: 2010 | |
| Dostosowanie | ||
| Stopień ochrony | IEC 60529: 2001 | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 55011, EN 61000-6-1, EN 61000-6-2 | |
| Standardy | Fale harmoniczne: EN 61000-3-2 Klasa A Tłumienie zakłóceń: EN 55022, EN 55011 Klasa B Wyładowania elektrostatyczne (ESD): IEC 61000-4-2 (wyładowanie kontaktowe 8 kV, wyładowanie powietrzne 15 kV) Pola elektromagnetyczne: IEC 61000-4-3 (10 V / m) Seria: IEC 61000-4-4 (wejście 4 kV, wyjście 2 kV / sprzężone pojemnościowo) Przepięcie: IEC 61000-4 -5 (asymetryczny 4 kV, symetryczny 4 kV) Zakłócenia przewodzące: IEC 61000-4-6 (10 V, 150 kHz do 80 MHz) |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 70 ° C (14 ... 158 ° F) z konwekcją swobodną | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 140 mm | |
| Szerokość obudowy | 70 mm | |
| Wysokość obudowy | 132.5 mm | |
| Stopień ochrony | IP20 | |
| Klasa ochrony | I, Konieczne podłączenie przewodu ochronnego | |
| Podłączenie | Połączenie zaciski, max. przekrój przewodu 0,5 do 2,5 mm 2 Długość odizolowania od 5 do 6 mm |
|
| Masa | około 1200 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27040301 |
| ECLASS 12.0 | 27040301 |
| ECLASS 11.0 | 27040301 |
| ECLASS 10.0.1 | 27040301 |
| ECLASS 9.0 | 27040301 |
| ECLASS 8.0 | 27040301 |
| ECLASS 5.1 | 27040301 |
| ETIM 9.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| ETIM 5.0 | EC002540 |
| UNSPSC 12.1 | 39121004 |
