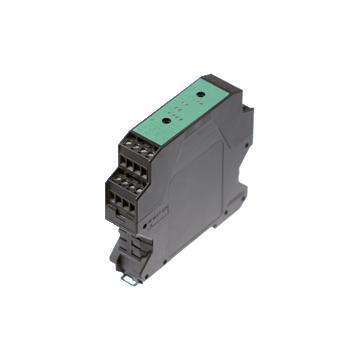

VAA-4E4A-KE2-DK - 130400
Moduł do dwukierunkowej wymiany danych pomiędzy dwoma obwodami AS-Interface, 2 złącza AS-Interface, 4 wejścia/4 wyjścia na urządzenie slave
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface data coupler VAA-4E4A-KE2-DK
- Moduł do dwukierunkowej wymiany danych między dwoma obwodami AS-Interface
- 2 połączenia AS-Interface
- 4 wejścia / 4 wyjścia na urządzenie podrzędne (podłączone wewnętrznie)
- Obudowa ze zdejmowanymi zaciskami
- Wyświetlanie funkcji dla wszystkich wyjść
- Monitorowanie komunikacji
- Adresowanie za pomocą 2 gniazd w płycie czołowej
| Opis produktu |
|---|
| Moduł szafy sterowniczej i sprzęgacz danych |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Wymagana specyfikacja główna | ? V2.0 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji lub adres to 0 czerwona migająca: przeciążenie wyjść |
|
| LED PWR | Napięcie interfejsu AS; 2 diody LED zielone | |
| LED OUT | Stan przełączania (wyjście); 8 LED żółtych O10-O13: AS-Interface 1; O20-O23: AS-Interface 2 |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA | |
| Wejście | ||
| Numer / typ | 4 wejścia wewnętrzne na obwód AS-Interface 1 + 2 | |
| Wyjście | ||
| Numer / typ | 4 wewnętrzne wyjścia na obwód AS-Interface 1 + 2 | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2001 | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 61000-6-2: 2005, EN 61000-6-4: 2001, EN 50295: 1999 | |
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.F.F | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | F | |
| Kod ID1 | F | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | Wyjście AS-Interface 1 jest wejściem do AS-Interface 2 Wyjście AS-Interface 2 jest wejściem do AS-Interface 1 wejście </ b > wyjście |
|
| D0 | IN1 O1 | |
| D1 | IN2 O2 | |
| D2 | IN3 O3 | |
| D3 | IN4 O4 | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | wyjmowane zaciski, złącze terminala ≤ 2,5 mm 2 | |
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 130 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
