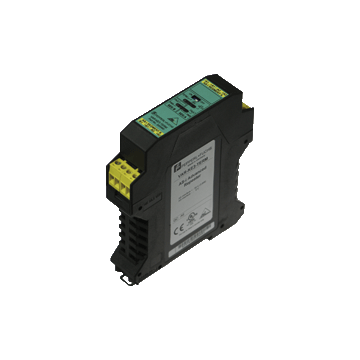

VAR-KE3-TERM - 205988
Zaawansowany wzmacniacz AS-Interface z terminatorem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface repeater VAR-KE3-TERM
- Minimalne opóźnienie sygnału
- Wydłużenie linii o 100 m (maks. 2 repeater szeregowo)
- Izolacja galwaniczna między segmentami A i B AS-Interface
- Bez parametryzacji
- Nie potrzebujesz określonego adresu na szynie AS-Interface
- Obudowa ze zdejmowanymi zaciskami
- Zintegrowany terminator pozwala na sieci o długości do 200 mw segmencie A.
| Opis produktu |
|---|
| Zaawansowany repeater AS-Interface z terminatorem |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.0 | |
| Numer pliku UL | E223772 tylko z niskiego napięcia, ograniczonego źródła energii (SELV lub PELV) lub wymienionego źródła klasy 2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 155 a | |
| Wskaźniki / środki operacyjne | ||
| Przełącznik | TERM ON / OFF włącza / wyłącza terminator segmentu A. |
|
| USTERKA LED SEG A | Wyświetlanie błędu segmentu A; czerwona dioda LED czerwona: błąd komunikacji |
|
| USTERKA LED SEG B | Wyświetlanie błędu segmentu B; czerwona dioda LED czerwona: błąd komunikacji |
|
| LED PWR SEG A | Segment napięcia A interfejsu AS; zielona dioda LED | |
| LED PWR SEG B | Segment napięcia B interfejsu AS; zielona dioda LED | |
| TERMIN LED | Terminator magistrali segmentu A włączony | |
| LED > 26V | Napięcie segmentu A > 26 V. | |
| LED > 18,5V | Napięcie segmentu A > 18,5 V. | |
| Specyfikacje elektryczne | ||
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | 60 mA (na element pasma), 120 mA (łącznie) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 EN 61000-6-3: 2001 IEC 62026-2: 2008 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Izolowane źródło o wtórnym napięciu obwodu otwartego ≤ 30 V DC z maksymalnym zabezpieczeniem nadprądowym 3 A. Zabezpieczenie nadprądowe nie jest wymagane, gdy stosowane jest źródło klasy 2. Znak UL nie zapewnia certyfikatu UL dla żadnej oceny bezpieczeństwa funkcjonalnego lub aspektów urządzenia. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 75 ° C (-13 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 22.5 mm | |
| Wysokość obudowy | 99 mm | |
| Głębokość obudowy | 114 mm | |
| Stopień ochrony | IP20 zgodny z EN 60529 | |
| Podłączenie | wyjmowane zaciski, złącze terminala ≤ 2,5 mm 2 | |
| Materiał | ||
| Obudowa | PA 66-FR | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27040301 |
| ECLASS 12.0 | 27040301 |
| ECLASS 11.0 | 27040301 |
| ECLASS 10.0.1 | 27040301 |
| ECLASS 9.0 | 27040301 |
| ECLASS 8.0 | 27040301 |
| ECLASS 5.1 | 27040301 |
| ETIM 9.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 5.0 | EC002540 |
| UNSPSC 12.1 | 39121535 |
