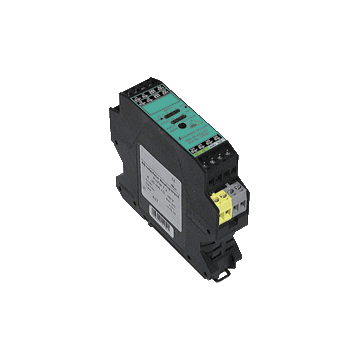

VBA-2E-KE2-I/U-V3.0 - 213203
Moduł analogowy AS-Interface, montaż na szynie DIN, szerokość 19 mm, 2 wejścia analogowe 4 … 20 mA lub 0 … 10V
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface analog module VBA-2E-KE2-I/U-V3.0
- Obudowa ze zdejmowanymi zaciskami
- Adresowanie gniazda
- Wyświetlacz funkcji dla zasilania magistrali, wewnętrznego i zewnętrznego czujnika, wejść
- Dostawa wejść zewnętrznych lub z modułu, zgodnie z wymaganiami
| Opis produktu |
|---|
| Moduł szafy sterowniczej KE - 2 wejścia analogowe |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V3.0 | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji czerwona migająca: błąd urządzenia peryferyjnego lub adres 0 |
|
| LED INT | Aktywne wewnętrzne wejście zasilania; LED zielony | |
| LED PWR | Napięcie interfejsu AS; Dioda LED zielona zielona: napięcie AS-i OK zielona migająca: błąd urządzenia peryferyjnego lub adres 0 |
|
| LED AUX | ext. napięcie pomocnicze U AUX ; LED zielony | |
| LED - / OK | Status wejścia sygnał; LED zielona Wyłączona: niepodłączona (tylko moduł prądowy) Włączona: Sygnał w zakresie pomiarowym Miga: Sygnał poza zakresem pomiarowym |
|
| LED U / I | Moduł prądu lub napięcia; Zielona dioda LED Wył .: Wejście napięcia Wł .: Wejście prądu |
|
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | 24 V DC ± 15 % PELV (klasa ochrony 3 zgodny z VDE 0106/IEC 364-4-41) |
|
| Napięcie izolacji | ? 500 V. | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA | |
| Wejście | ||
| Napięcie wejściowe | Dla modułu napięciowego: ≤ 25 V na wejście | |
| Numer / typ | 2 wejścia analogowe Prąd: 4 ... 20 mA napięcie: 0 ... 10 V. |
|
| Zasilanie | z AS-Interface lub z zewnętrznego napięcia pomocniczego zgodnie z wymaganiami U AUX | |
| Prąd wejściowy | Dla modułu prądowego: ≤ 40 mA na wejście | |
| Rezystancja wejściowa | Dla modułu prądowego: 50 Ω Dla modułu napięciowego: 100 kΩ |
|
| Punkt przełączania | Moduł przełączania prądu / napięcia: moduł prądowy z I w ? 1 mA moduł napięciowy z U w ? 1 V |
|
| Rozdzielczość | 14 bitów / 1 µA (moduł prądowy) lub 14 bitów / 1 mV (moduł napięciowy) |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 EN 61131-2: 2007 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.A.9 | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | A | |
| Kod ID2 | 9 | |
| Bity danych (funkcja poprzez interfejs AS) | Transfer wartości danych oparty jest na profilu AS-Interface 7.A.9. | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | filtr częstotliwości sieciowej P0 = 1, 50 Hz aktywny filtr P0 = 0, 60 Hz aktywny filtr |
|
| P1 | P1 = 1, normalny tryb pracy P1 = 0, oba kanały w trybie prądowym i bez rozpoznania przewodu objętego |
|
| P2 | Komunikprzy o błędzie peryferyjnym P2 = 1, zgłaszany jest błąd peryferyjny P2 = 0, błąd peryferyjny nie jest zgłaszany |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 70 ° C (32 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | wyjmowane zaciski pojemność znamionowa połączenia: sztywne / elastyczne (z tulejkami kablowymi i bez): 0,25 mm 2 ... 2,5 mm 2 dla połączenia wieloprzewodowego dwoma przewodami o jednakowym przekroju: elastyczny z podwójnymi tulejkami: 0,5 mm 2 ... 1,5 mm 2 |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 350 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242601 |
| ECLASS 12.0 | 27242601 |
| ECLASS 11.0 | 27242601 |
| ECLASS 10.0.1 | 27242601 |
| ECLASS 9.0 | 27242601 |
| ECLASS 8.0 | 27242601 |
| ECLASS 5.1 | 27242601 |
| ETIM 9.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| UNSPSC 12.1 | 39121535 |
