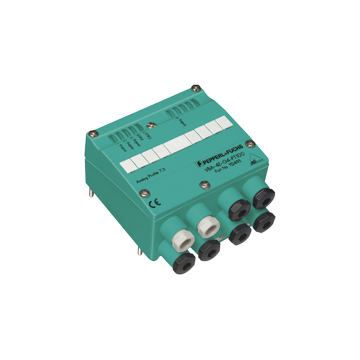

VBA-4E-G4-PT100 - 112493
Moduł wykonawczy AS-I, 2 wejścia analogowe, obudowa G4, sygnał Pt100
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface analog module VBA-4E-G4-Pt100
- Stopień ochrony IP65
- Płaskie lub okrągłe połączenie kablowe (poprzez znormalizowaną podstawę EMS, nie wchodzi w skład dostawy)
- Metoda przebijania kabla płaskiego
- Wyświetlacz funkcji dla magistrali i wejść
| Opis produktu |
|---|
| Moduł G4 IP65 4 wejścia dla Pt100 |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Standard node | |
| Specyfikacja interfejsu AS | V2.1 | |
| Required gateway specification | ? V2.1 | |
| Numer pliku UL | E223772 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 150 a przy 30 °C | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji czerwona migająca: błąd urządzenia peryferyjnego |
|
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| ANALOG LED | status sygnału wejściowego; LED zielona wyłączona: brak połączenia (błąd urządzenia peryferyjnego) zielona: sygnał w zakresie pomiarowym zielony miganie: sygnał poza zakresem pomiarowym (błąd urządzenia peryferyjnego) |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA | |
| Klasa ochrony | III | |
| Wejście | ||
| Numer / typ | 4 wejścia dla połączenia Pt100, 2- lub 3-przewodowy | |
| Zasilanie | z interfejsu AS | |
| Rozdzielczość | 16 bitów / 0,1 ° C | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-7.3.E | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | 3 | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | Przesyłanie wartości danych odbywa się w oparciu o profil interfejsu AS 7.3. | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | filtr częstotliwości sieciowej P0 = 1, 50 Hz aktywny filtr P0 = 0, 60 Hz aktywny filtr |
|
| P1/P2 | Komunikowanie błędu peryferyjnego na kanałach pomiarowych 1 do 4: [* PD-Z02313A *] | |
| P3 | konfiguracja Pt100 P3 = 1, połączenie 2-przewodowy P3 = 0, połączenie 3-przewodowy |
|
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 70 ° C (32 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | metoda przebijania kabla lub przedział zaciskowy żółty płaski kabel lub standardowy okrągły kabel wejścia: dławik kablowy M12 x 1,5 i sprężyna naciągowa klatki zaciski |
|
| Materiał | ||
| Obudowa | PA 6 GF30 | |
| Masa | 350 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242601 |
| ECLASS 12.0 | 27242601 |
| ECLASS 11.0 | 27242601 |
| ECLASS 10.0.1 | 27242601 |
| ECLASS 9.0 | 27242601 |
| ECLASS 8.0 | 27242601 |
| ECLASS 5.1 | 27242601 |
| ETIM 9.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| UNSPSC 12.1 | 39121535 |
