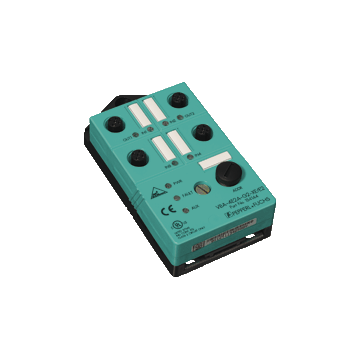

VBA-4E2A-G2-XE/E2 - 134144
Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 4wejścia dla czujników 3-przewodowych, 2 wyjście PNP, obudowa G2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VBA-4E2A-G2-XE/E2
- Certyfikat AS-Interface
- Stopień ochrony IP67
- A/B node with extended addressing possibility for up to 62 nodes
- Adresowanie gniazda
- Płaskie połączenie kablowe z techniką przebijania kabla, zmienne prowadzenie płaskiego kabla
- Monitorowanie komunikacji
- Wejścia dla czujników 3-przewodowych (PNP) i styków mechanicznych
- Zasilanie wejść i wyjść z zewnętrznego napięcia pomocniczego
- Możliwe połączenie z uziemieniem (FE)
- Wyświetlacz funkcji dla magistrali, wew. napięcie pomocnicze, wejścia i wyjścia
- Wykrywanie przeciążenia wyjścia
| Opis produktu |
|---|
| Moduł płaski G2 - 4 wejścia i 2 wyjścia elektroniczne |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V2.1 | |
| Required gateway specification | ? V2.1 | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | wyświetlanie błędów; Dioda LED czerwona czerwona: błąd komunikacji lub adres to 0 czerwona migająca: przeciążenie wyjść |
|
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| LED AUX | ext. napięcie pomocnicze U AUX ; LED zielony | |
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| LED OUT | Stan przełączania (wyjście); 2 żółte diody LED | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wyjście) | PELV 20 ... 30 V DC | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 30 mA | |
| Klasa ochrony | III | |
| Prąd ładowania | 2 A (I AUX ) | |
| Ochrona przed przepięciami | U AUX , U in : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla styków mechanicznych lub czujniki 3-przewodowy (PNP), DC | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Prąd wejściowy | 4 ... 20 mA, ograniczenie prądu 26 mA | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 1) | |
| 0 (nie tłumiony) | ≤ 0.5 mA | |
| 1 (osłabiony) | ? 2 mA | |
| Opóźnienie sygnału | < 2 ms (wejście / interfejs AS) | |
| Częstotliwość sygnału | ≤ 250 Hz | |
| Wyjście | ||
| Numer / typ | 2 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie | |
| Zasilanie | od zewnętrznego napięcia pomocniczego U AUX | |
| Napięcie | ? (U AUX - 0,5 V) | |
| Prąd | 1 A na wyjście, 2 A na moduł | |
| Kategoria użytkowania | DC-13 | |
| Izolacja galwaniczna | ||
| Wejście wyjście | Żaden | |
| Interfejs wejściowy / AS-i | Izolacja podstawowa, oceniane wartościami izolacji 120 V DC | |
| Interfejs wyjściowy / AS-i | Izolacja podstawowa, oceniane wartościami izolacji 120 V DC | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | przestrzegać uwag na certyfikacie zgodności. | |
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Izolacja galwaniczna | EN 60947-1: 2007 | |
| Stopień ochrony | EN 60529: 2000 | |
| Pojemność | EN 60068-2-6: 2008, EN 60068-2-27: 1995 | |
| Wejście | EN 61131-2: 2007 | |
| Kategoria użytkowania | EN 60947-5-1: 2005 | |
| Emitowane zakłócenia | EN 61000-6-4:2001 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61326-1:2006 | |
| Instrukcje programowania | ||
| Profil | S-7.A.E | |
| Kod IO | 7 | |
| Kod identyfikacyjny ID | A | |
| Kod ID1 | 7 | |
| Kod ID2 | E | |
| Bity danych (funkcja poprzez interfejs AS) | InputOutput | |
| D0 | IN1 O1 | |
| D1 | IN2 O2 | |
| D2 | IN3 - | |
| D3 | IN4 - | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | nieużywany | |
| P2 | nieużywany | |
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | Metoda przebijania kabla płaski kabel żółty / płaski kabel czarny wejścia / wyjścia: okrągłe złącze M12 |
|
| Materiał | ||
| Obudowa | PBT | |
| Masa | około 100 g | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| Montaż | Płyta montażowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
