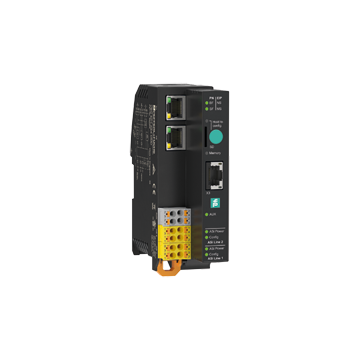

VBG-EP1-KE5-DMD - 322553
Bramka AS-i firmy Pepperl + Fuchs, interfejs EtherNet/IP + PROFINET, 2 mastery AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface gateway VBG-EP1-KE5-DMD
- Brama zgodna ze specyfikacją AS-Interface 3.0
- 2 sieci AS-Interface
- Konfiguracja internetowa
- Commissioning via mobile devices possible
- IIoT-ready thanks to REST API
- Multiprotocol capability for PROFINET and EtherNet/IP
| Opis produktu |
|---|
| PROFINET / EtherNet/IP gateway for 2 AS-Interface networks |
| Ogólne specyfikacje | ||
|---|---|---|
| Specyfikacja interfejsu AS | V3.0 | |
| Wykrywanie zwarć uziemienia | zintegrowany | |
| Funkcja diagnostyczna | Extended function via diagnostics interface | |
| Numer pliku UL | E223772 | |
| MTBF | at 40 °C 51.5 a | |
| IP address | ||
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Przycisk | patrz instrukcja | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | from AS-Interface 18 ... 31.6 V from AUX 20 ... 30 V |
|
| Znamionowy prąd roboczy | ≤ 220 mA from AS-Interface segment 1 ≤ 60 mA from AS-Interface segment 2 ≤ 170 mA from AUX |
|
| Klasa ochrony | III | |
| Napięcie nominalne | from AS-Interface 30 V DC from AUX 24 V DC |
|
| Interfejs 1 | ||
| Typ interfejsu | Fieldbus | |
| Fizyczny | 2 x RJ-45 | |
| Protokół | HTTP EtherNet/IP PROFINET IO |
|
| Szybkość transmisji | 10 MBit / s / 100 MBit / s, Automatyczne wykrywanie prędkości transmisji | |
| IP address | via DHCP | |
| Interfejs 2 | ||
| Typ interfejsu | Service interface | |
| Fizyczny | 1 x RJ45 | |
| Szybkość transmisji | 100 MBit / s | |
| IP address | 192.168.1.2 | |
| Interfejs 3 | ||
| Typ interfejsu | SD card slot | |
| Podłączenie | ||
| Ethernet | RJ45 | |
| Interfejs AUX / AS | zdejmowany zacisk sprężynowy zaciski | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 61000-6-2: 2005, EN 61000-6-4: 2007 | |
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na wstrząsy | EN 61131-2: 2004 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura zimnego startu | -40 °C (-40 °F) | |
| Wilgotność względna | ≤ 95% bez kondensacji | |
| Wysokość | ≤ 5000 m powyżej MSL | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 (Manufacturer declaration) | |
| Materiał | PA 66-FR | |
| Masa | 185 g | |
| Rodzaj konstrukcji | DIN-rail mounting | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242607 |
| ECLASS 12.0 | 27242607 |
| ECLASS 11.0 | 27242607 |
| ECLASS 10.0.1 | 27242607 |
| ECLASS 9.0 | 27242607 |
| ECLASS 8.0 | 27242607 |
| ECLASS 5.1 | 27242607 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 6.0 | EC001603 |
| ETIM 5.0 | EC001603 |
| UNSPSC 12.1 | 39121535 |
